Đồng Hồ Áp Suất Lò Hơi: Hướng Dẫn Lắp Đặt, Vận Hành và Bảo Trì

Giới thiệu

Mọi lò hơi đều bắt buộc phải được trang bị ít nhất một đồng hồ áp suất tại chỗ dễ dàng tiếp cận và đọc số. Các đồng hồ hiển thị từ xa bổ sung cũng được khuyến nghị – và đôi khi là bắt buộc – để giám sát liên tục áp suất trong lò. Một đồng hồ áp suất hơi tại chỗ cần đáp ứng các yêu cầu cơ bản sau:

• Kết nối vào khoang hơi.
• Mặt hiển thị đủ lớn (ví dụ: đường kính 150mm/6 inch).
• Được lắp đặt trên mặt phẳng thẳng đứng.

Nguyên Lý Lựa Chọn và Lắp Đặt

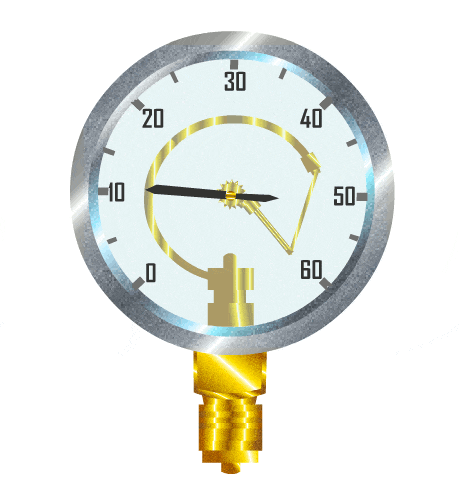

• Phạm Vi Đo: Đồng hồ áp suất thường được hiệu chuẩn để vận hành ở mức tối đa 2/3 thang đo của nó. Ví dụ, với đồng hồ có thang đo 0-60 bar, áp suất làm việc cho phép tối đa (MAWP) của lò hơi nên nằm ở vùng khoảng 40 bar. Điều này đảm bảo phạm vi áp suất hiệu quả của lò hơi không gây căng thẳng quá mức lên cơ cấu đo (ống Bourdon), tránh hiện tượng giãn vĩnh viễn và chỉ số sai lệch.

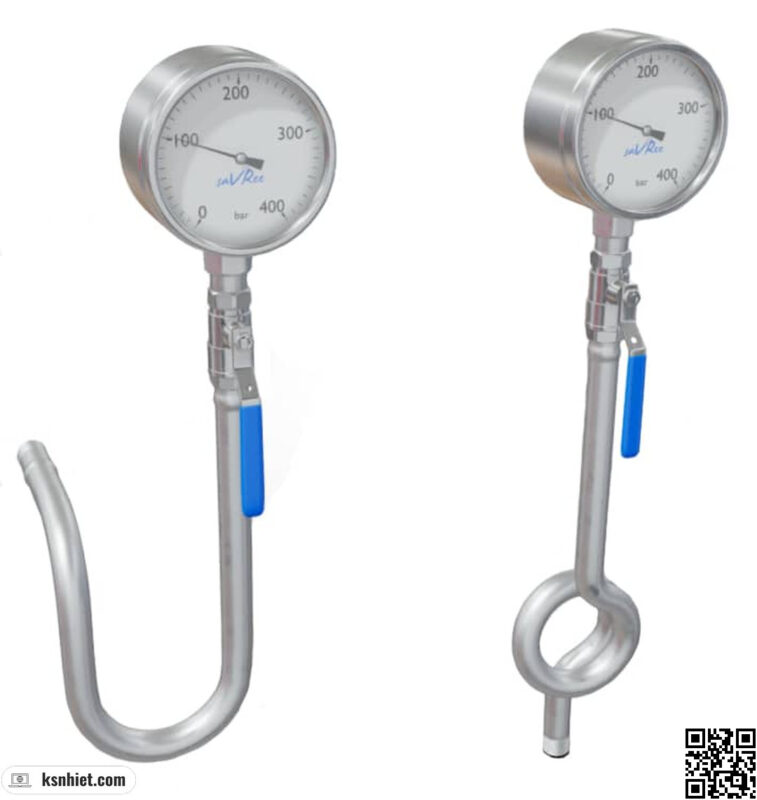

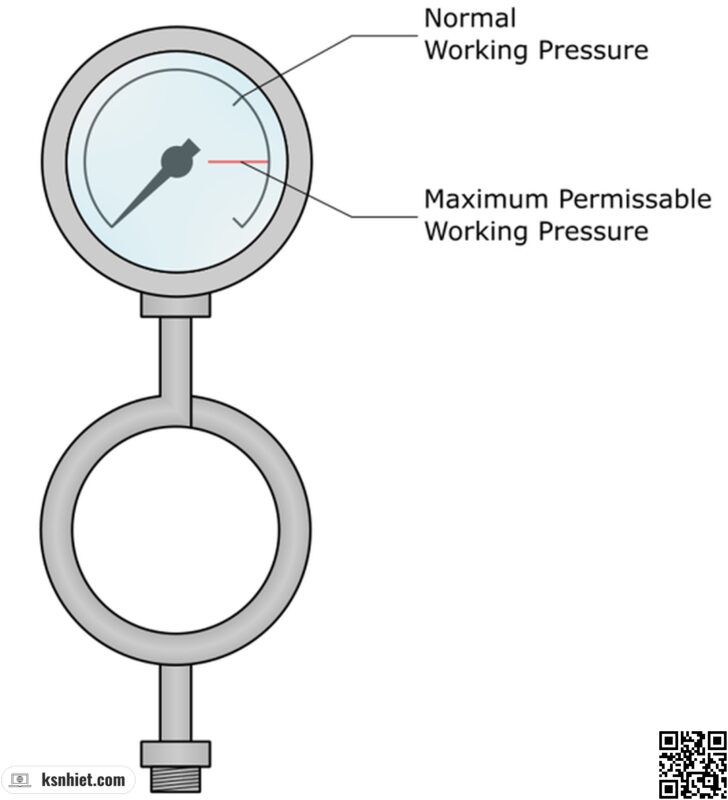

• Bộ Ngưng Tụ Dạng Vòng (Siphon): Đối với lò hơi hơi nước, đồng hồ kiểu ống Bourdon bắt buộc phải được lắp qua một bộ siphon. Bộ siphon tạo thành một vòng cố định chứa nước ngưng, đóng vai trò như một rào cản nhiệt, bảo vệ các bộ phận bên trong nhạy cảm của đồng hồ (ống Bourdon, bánh răng) khỏi nhiệt độ cao trực tiếp của hơi nước. Cột nước ngưng này không ảnh hưởng đến áp suất truyền đến đồng hồ, vốn luôn bằng áp suất lò hơi.

Kiểm Định và Hiệu Chuẩn Định Kỳ

Là một thiết bị an toàn quan trọng, việc kiểm tra và hiệu chuẩn định kỳ cho đồng hồ áp suất là bắt buộc.

• Tần suất: Đồng hồ áp suất nên được tháo ra và hiệu chuẩn ít nhất mỗi năm một lần, bất kể tần suất kiểm định pháp định của lò hơi.
• Hồ sơ lưu trữ: Mọi kết quả hiệu chuẩn phải được lập thành văn bản và lưu giữ.
• Nhãn hiệu chuẩn: Một nhãn dán ghi thông tin hiệu chuẩn gần nhất (ngày, đơn vị, kết quả) cần được dán lên mặt sau hoặc vành ngoài của đồng hồ. Tuyệt đối không dán lên mặt kính hiển thị, vì sẽ cản trở việc đọc số.

Lưu Ý Vận Hành Quan Trọng

Khi tiến hành bảo dưỡng hoặc kiểm tra đồng hồ áp suất:

• Van cách ly trên đường ống nối đồng hồ với lò hơi phải được mở hoàn toàn.
• Nếu van cách ly bị đóng một phần, ngay cả một rò rỉ hơi nhỏ (cần được sửa chữa ngay) cũng có thể tạo ra sụt áp, ngăn không cho đồng hồ nhận biết áp suất thực tế đầy đủ của lò hơi, dẫn đến chỉ số đọc sai lệch và nguy hiểm.

Kết luận: Đồng hồ áp suất là “con mắt” giám sát trực tiếp và quan trọng nhất đối với người vận hành lò hơi. Việc lắp đặt đúng kỹ thuật (có siphon), lựa chọn phạm vi đo phù hợp và thực hiện hiệu chuẩn định kỳ nghiêm ngặt là những yếu tố then chốt để đảm bảo đồng hồ hoạt động chính xác, từ đó góp phần duy trì sự an toàn và hiệu quả vận hành cho toàn bộ hệ thống lò hơi.
