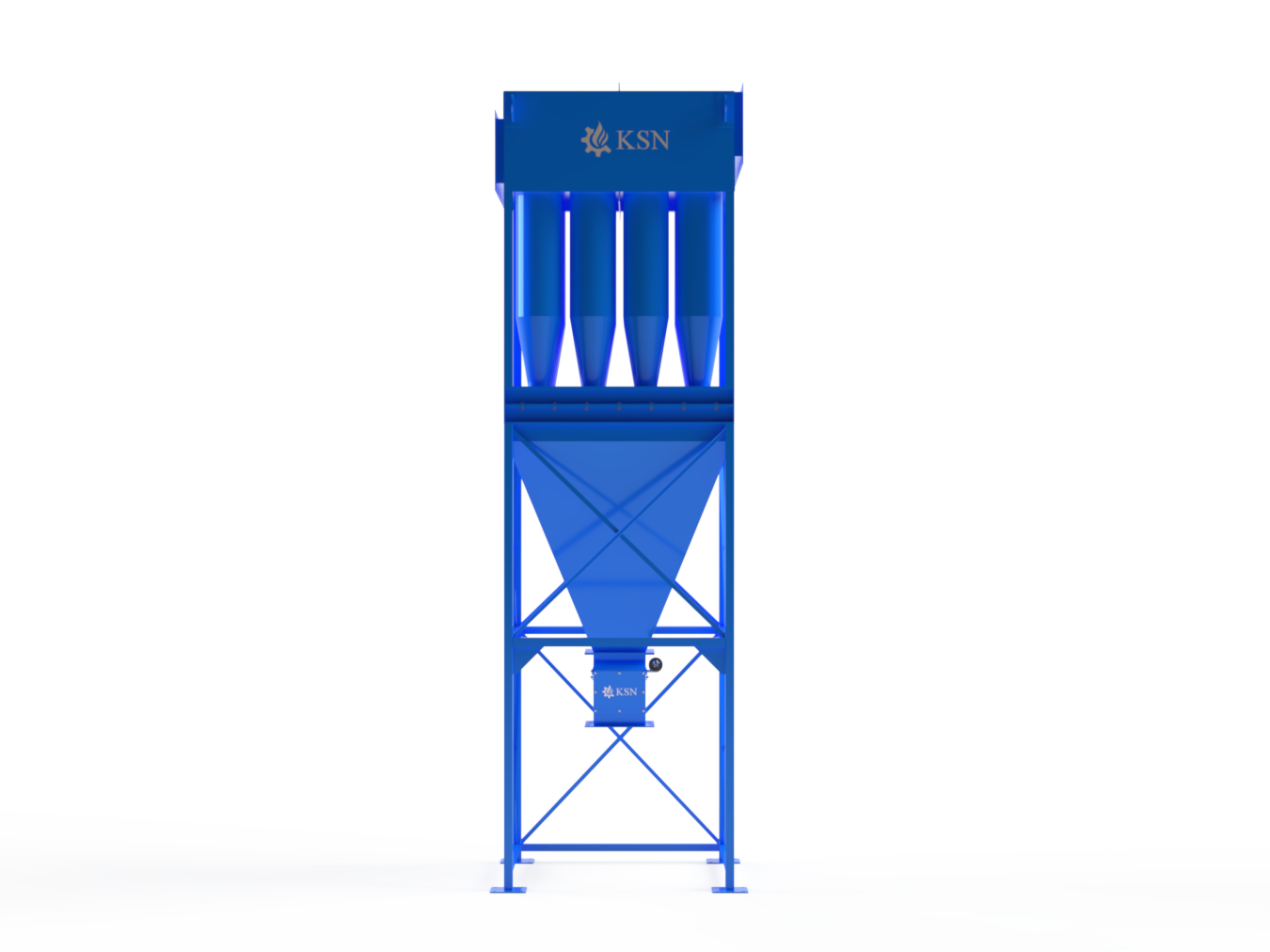

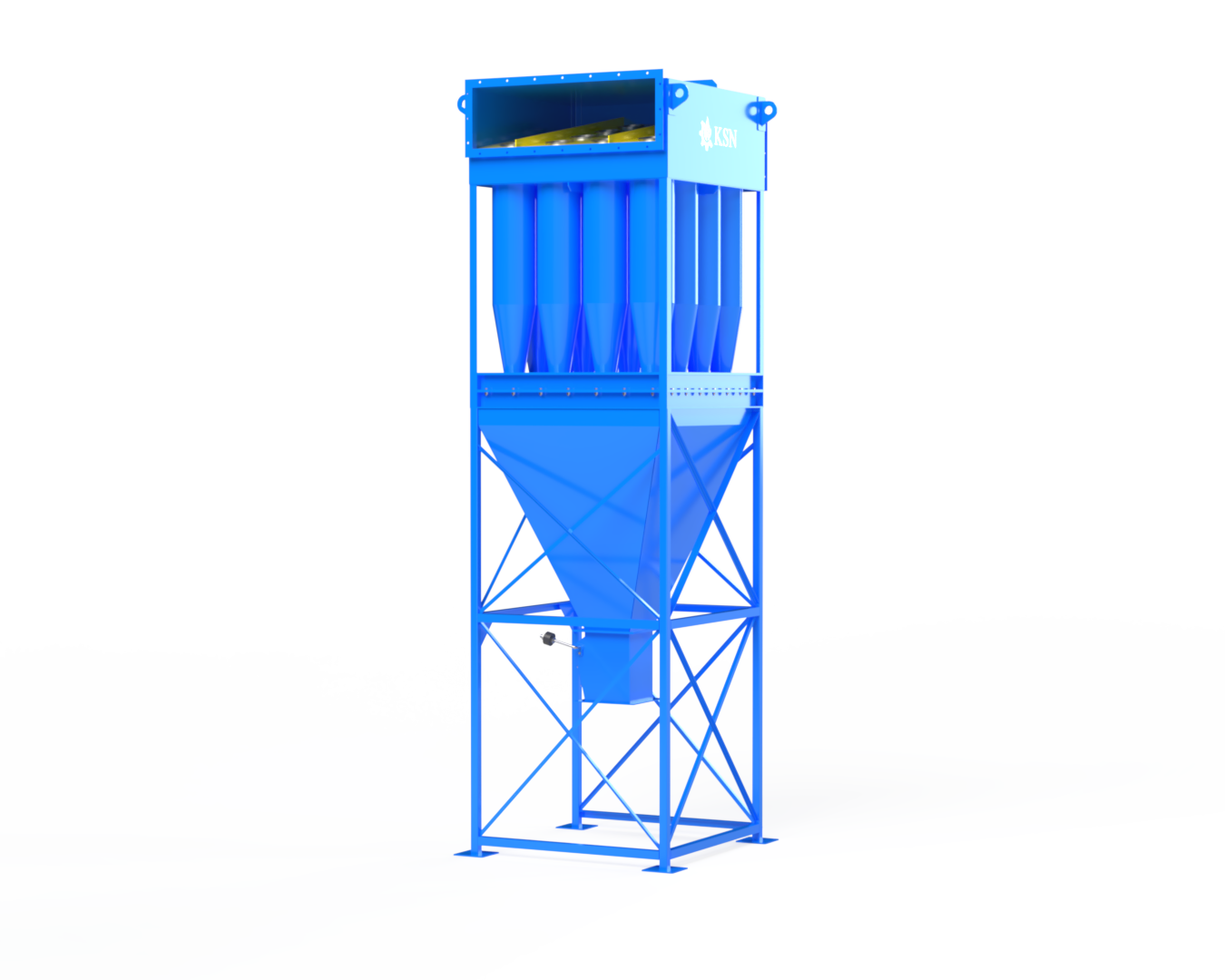

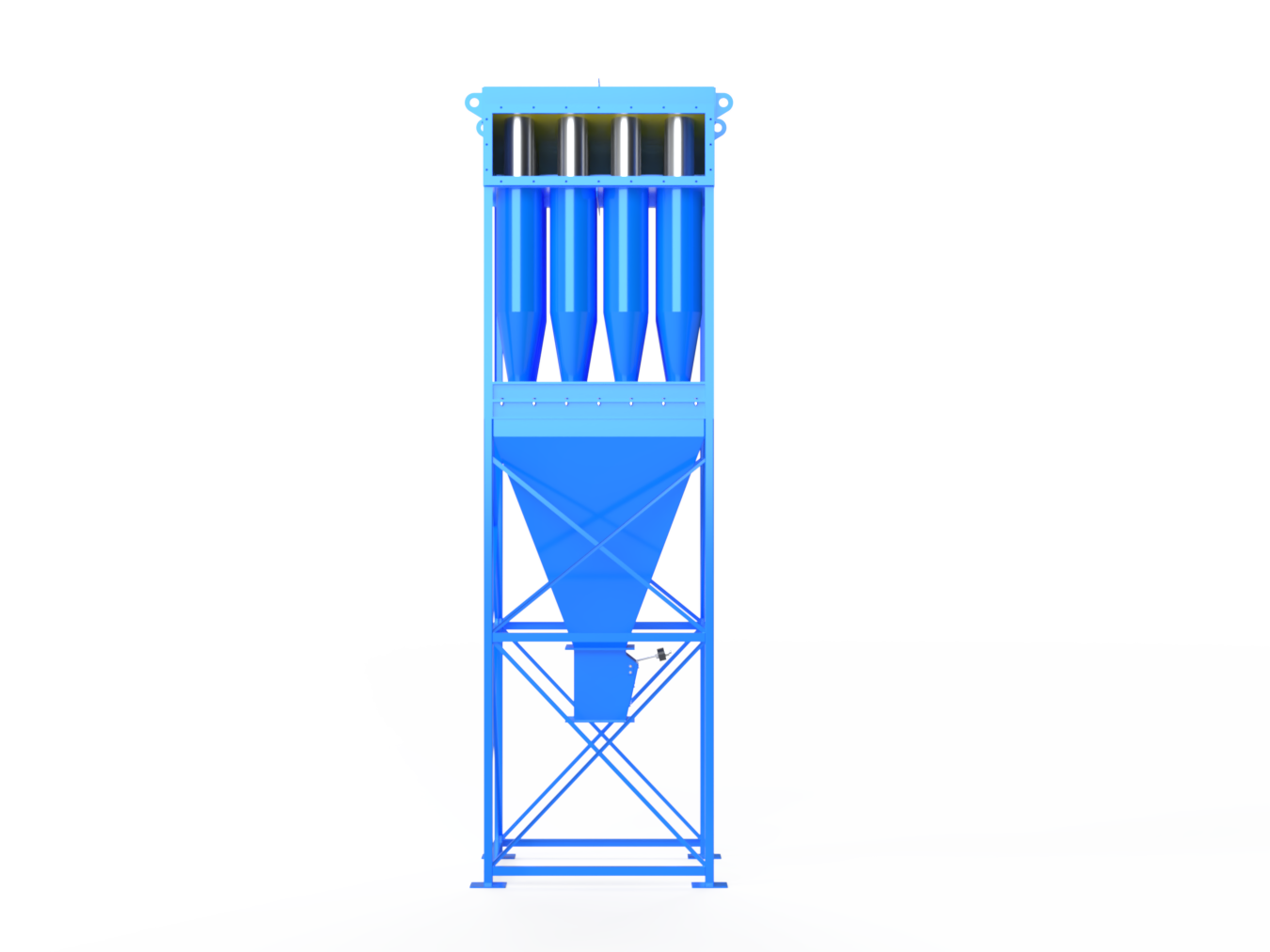

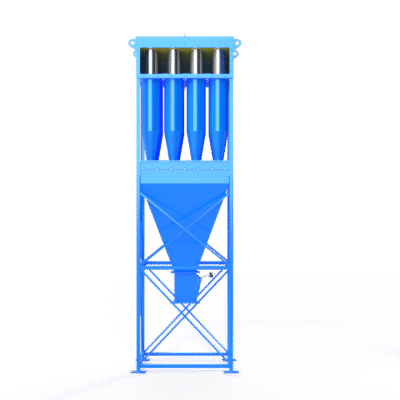

Cyclone chùm 16 phần tử (bố trí 4×4) là thiết bị tách bụi đa phần tử dạng khung đứng, hoạt động dựa trên nguyên lý ly tâm, trong đó dòng khí mang bụi được dẫn vào Cyclone theo phương tiếp tuyến, tạo xoáy mạnh khiến các hạt bụi nặng bị văng ra và rơi xuống phễu chứa phía dưới.
Với 16 ống Cyclone đơn lắp song song, thiết bị cho phép phân chia lưu lượng khí đều giữa các phần tử, giúp tăng hiệu suất thu bụi mà vẫn giảm tổn thất áp suất tổng thể của hệ thống.
Cấu tạo & Đặc điểm kỹ thuật
-

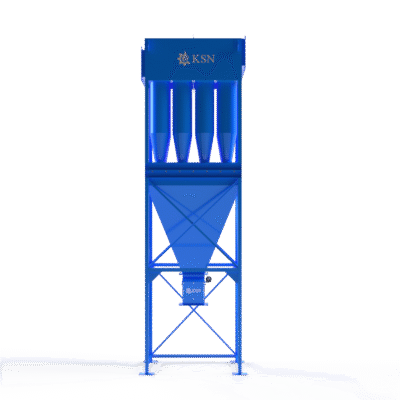

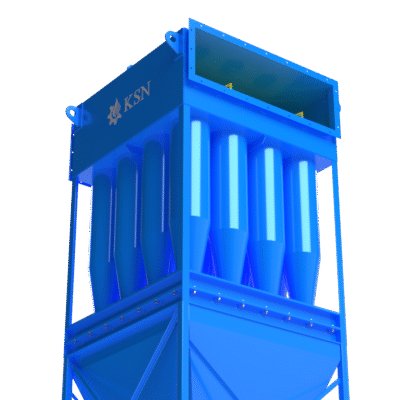

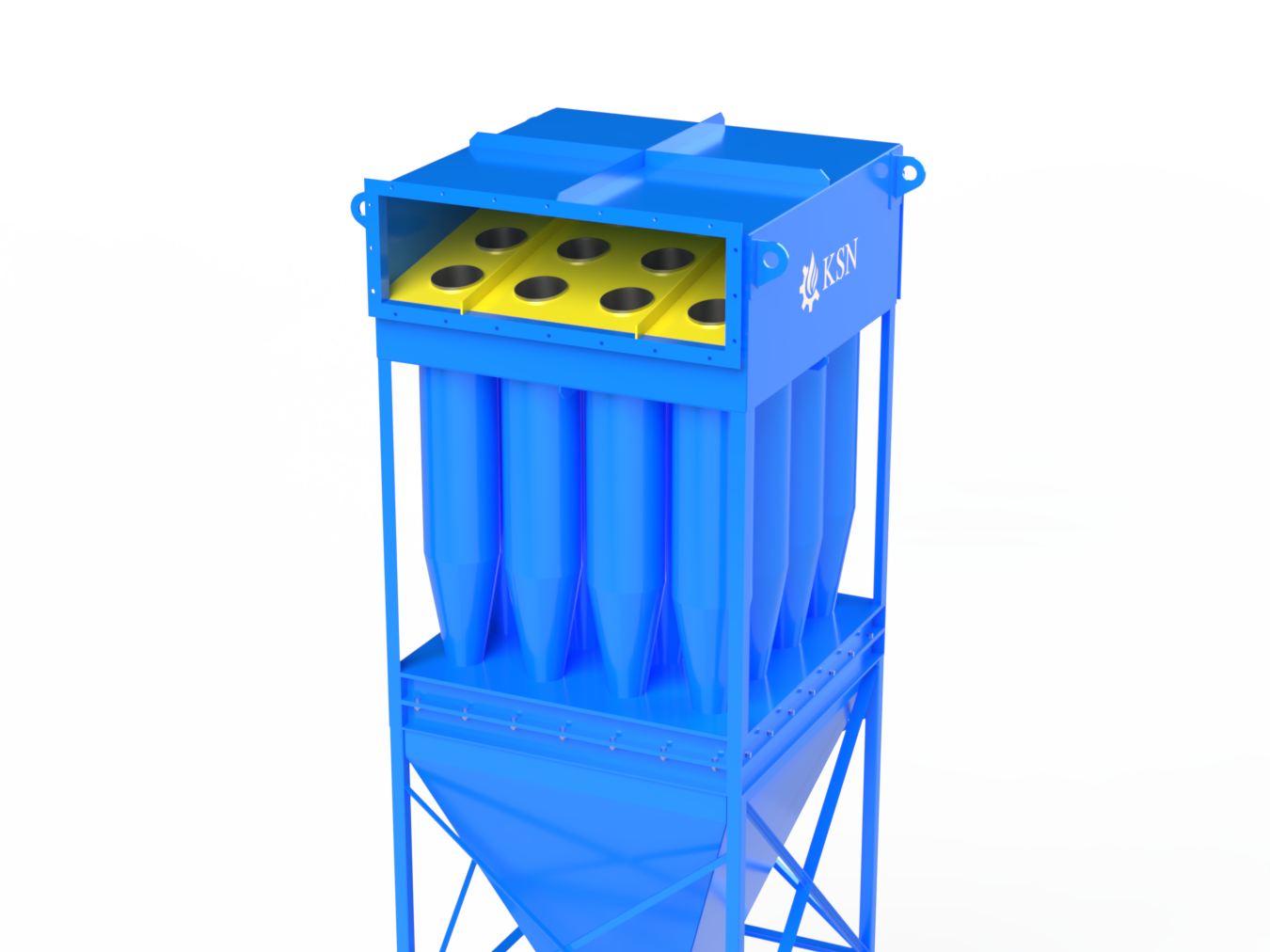

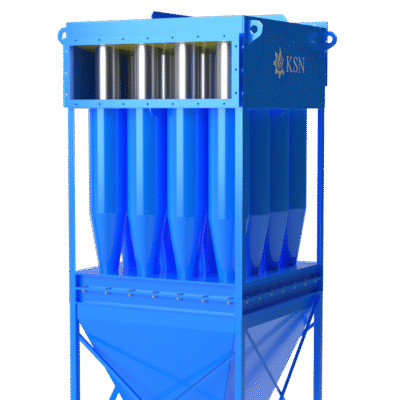

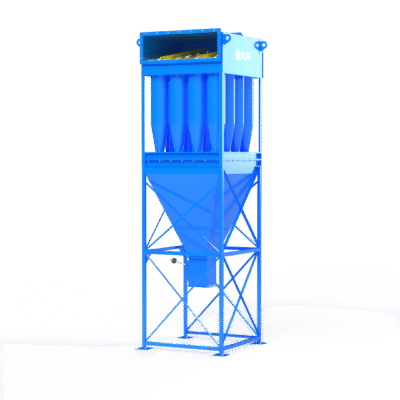

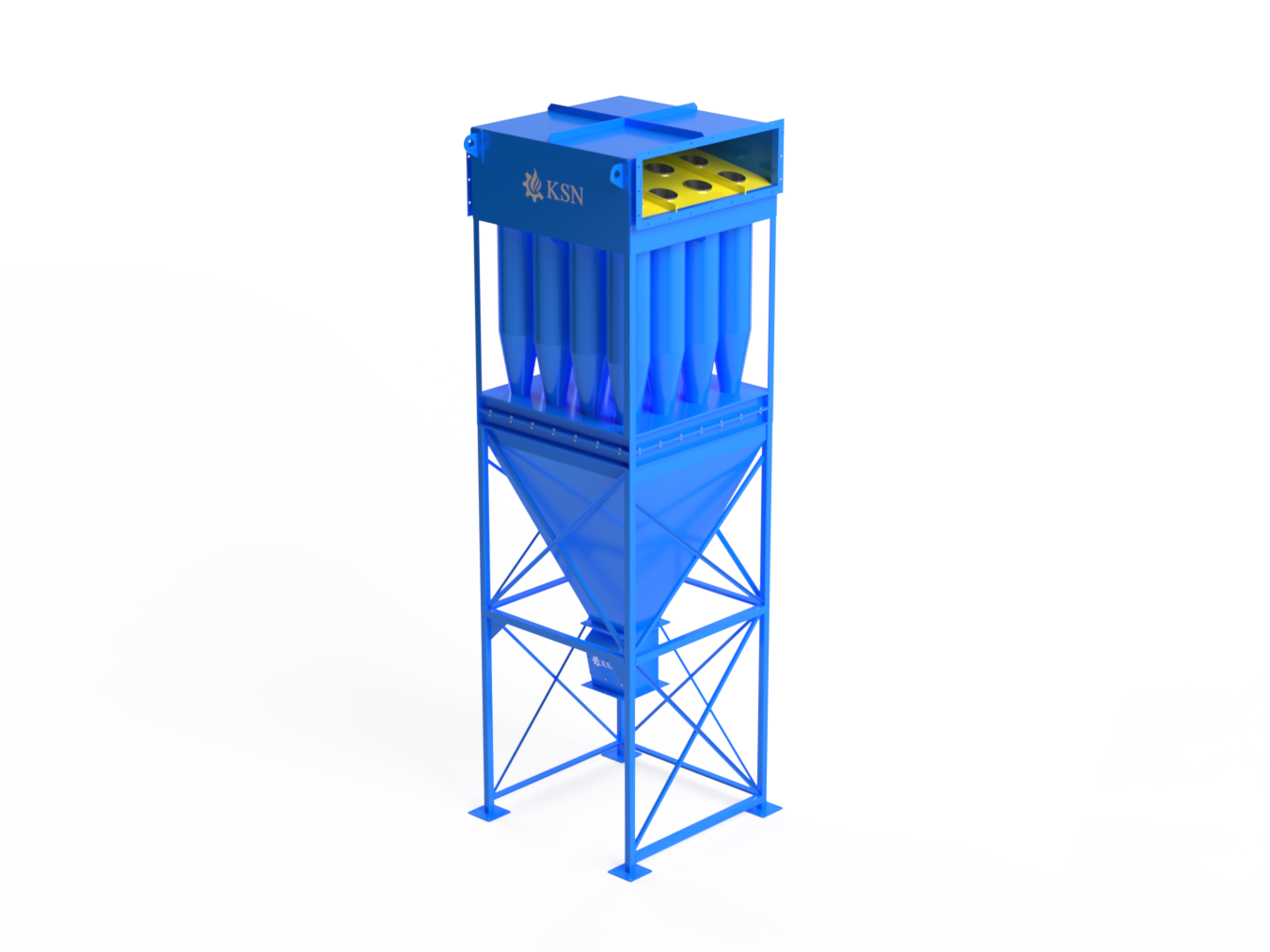

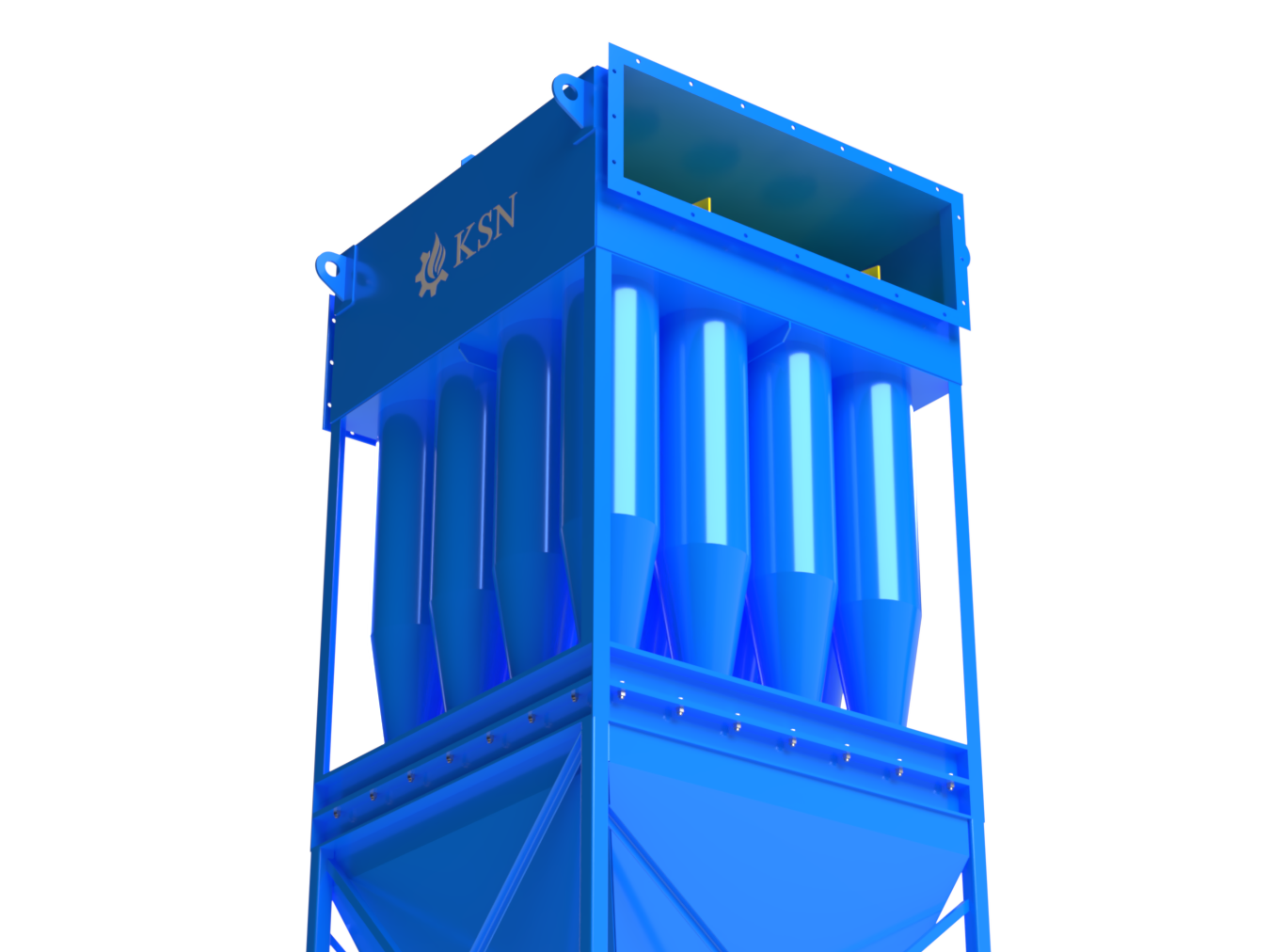

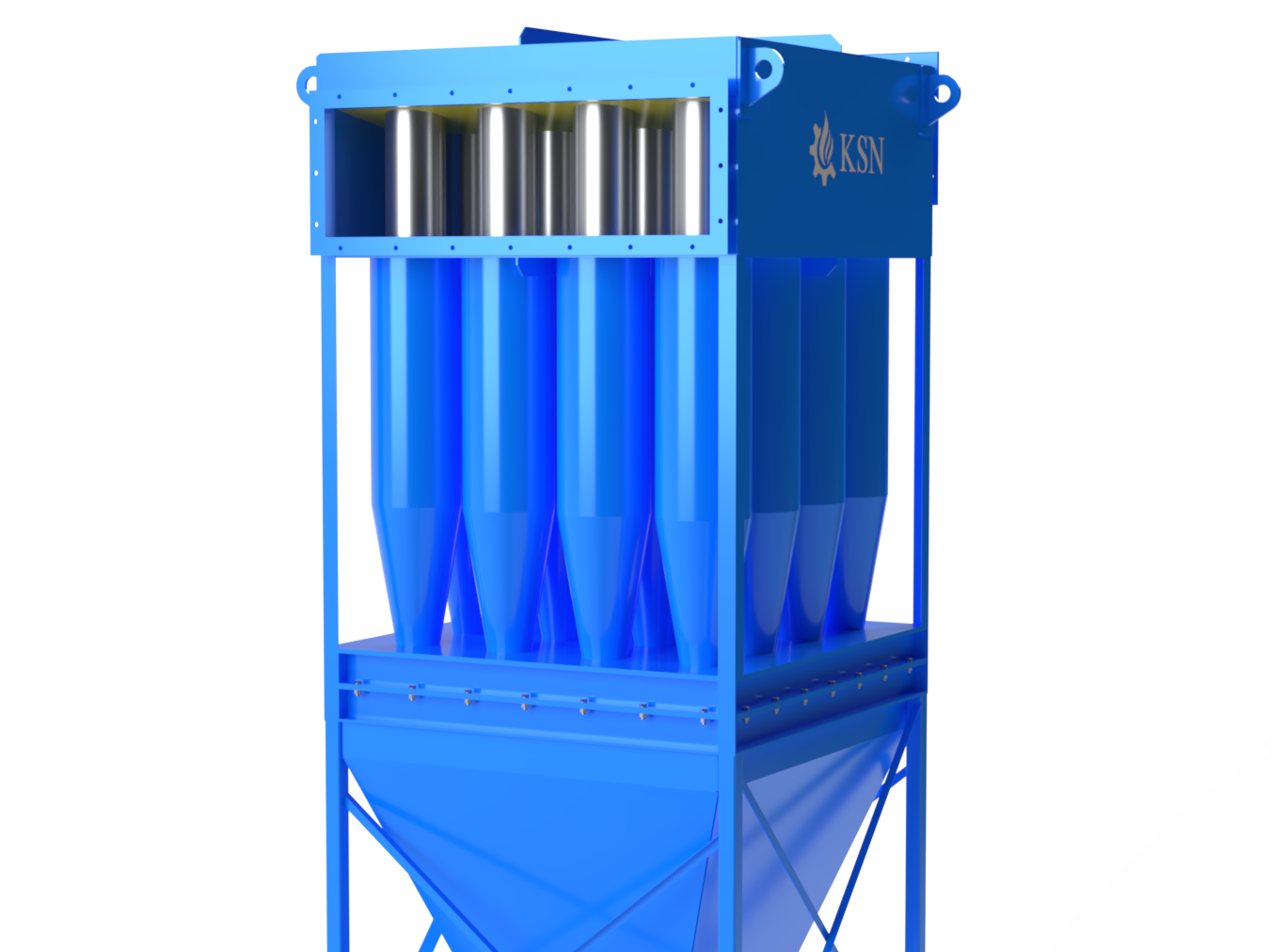

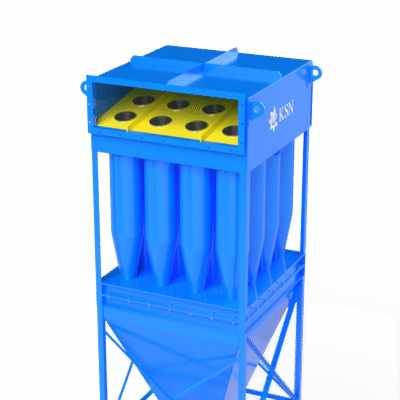

Gồm 16 thân Cyclone bố trí 4×4 trên khung thép chịu lực.
-

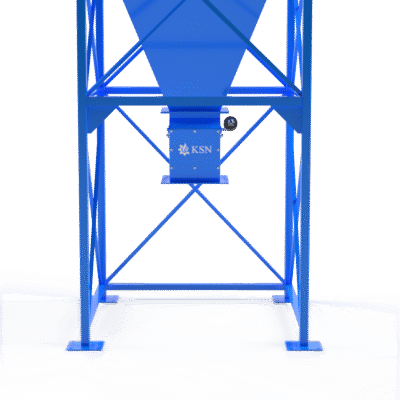

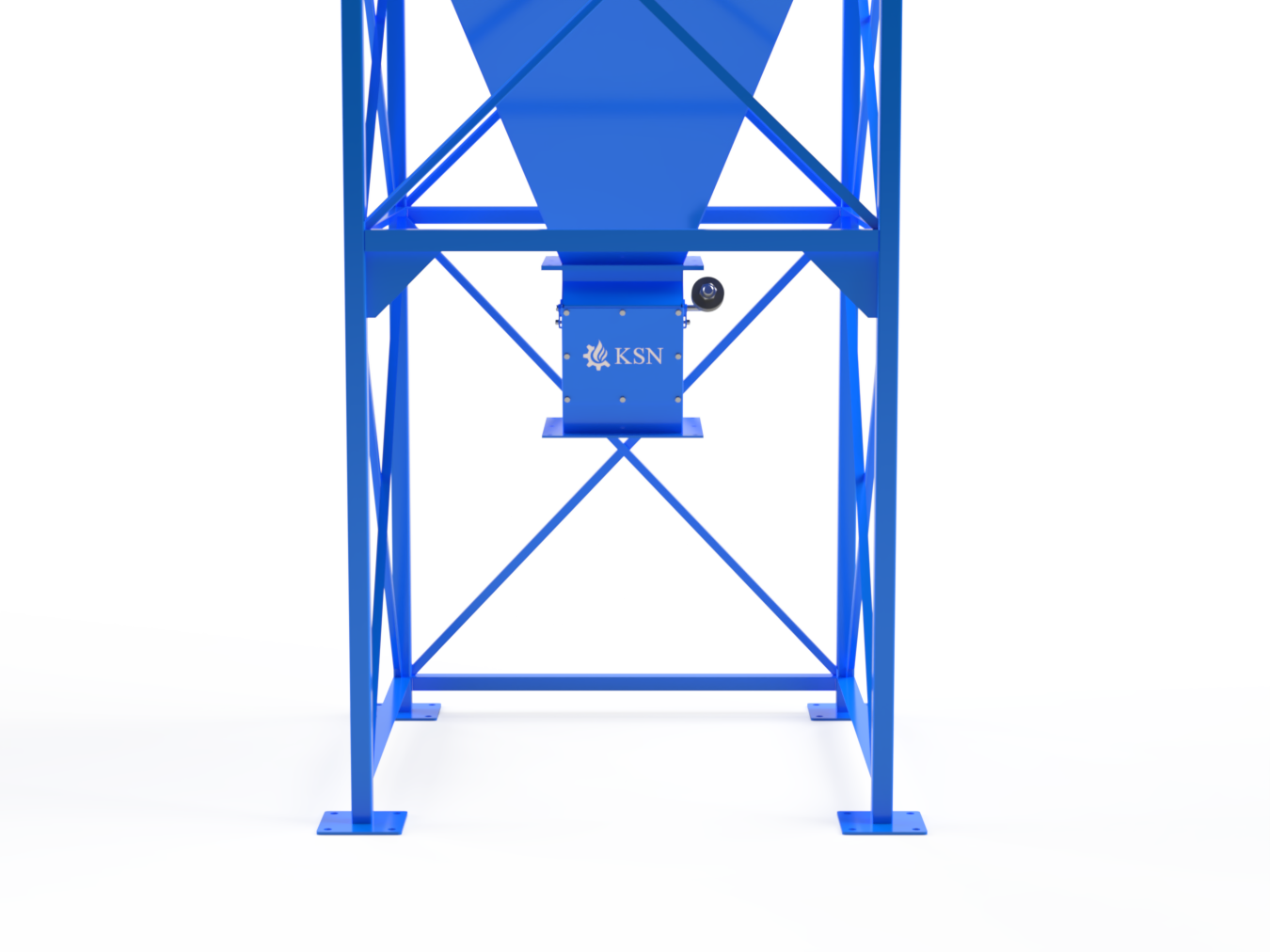

Phễu chứa bụi tích hợp dưới đáy, có thể lắp van xả quay hoặc van cánh bướm.
-
Vật liệu chế tạo: Thép CT3 sơn chịu nhiệt hoặc Inox 304 tùy môi trường.
-
Nhiệt độ làm việc: ≤ 250°C.
-
Hiệu suất lọc: 85–90% đối với hạt bụi >10µm.
-
Lưu lượng khí xử lý: 9.500–13.000 m³/h.
-
Ứng dụng: Lò hơi công nghiệp 4–5 tấn hơi/giờ, hệ thống sấy, nghiền, biomass.
Ưu điểm nổi bật
-
Hiệu suất cao, tiết kiệm năng lượng: Tối ưu đường dòng khí và giảm tổn thất áp suất.
-
Thiết kế mô-đun: Dễ mở rộng hoặc ghép nối nhiều cụm Cyclone.
-
Bảo trì đơn giản: Không sử dụng vật liệu tiêu hao, vận hành ổn định.
-
Tương thích cao: Dễ dàng kết hợp với hệ lọc túi vải hoặc tháp dập bụi ướt.
-
Tuổi thọ cao: Thân thiết bị dày, chịu mài mòn tốt.
Ứng dụng thực tế
Cyclone chùm 16 phần tử được sử dụng phổ biến trong các hệ thống:
-
Lò hơi đốt than, biomass, dầu FO.
-
Hệ thống sấy nông sản, tinh bột, dăm gỗ.
-
Dây chuyền nghiền, vận chuyển vật liệu khô.
-
Tiền xử lý khí thải trước lọc túi vải.
Thông số kỹ thuật tham khảo
| Thông số | Giá trị |
|---|---|
| Cấu hình | 16 phần tử Cyclone (4×4) |
| Lưu lượng thiết kế | 9.500 – 13.000 m³/h |
| Hiệu suất lọc | 85 – 90% (bụi >10µm) |
| Nhiệt độ khí thải | ≤ 250°C |
| Vật liệu chế tạo | Thép CT3 hoặc Inox 304 |
| Phạm vi ứng dụng | Lò hơi 3.5 – 4.5 tấn hơi/giờ |
| Kiểu lắp đặt | Dạng khung đứng, phễu xả bụi dưới đáy |
Lợi ích khi sử dụng Cyclone chùm 16 phần tử
-
Giảm tải cho hệ thống lọc tinh, kéo dài tuổi thọ túi lọc.
-
Tăng hiệu quả thu bụi tổng thể, đáp ứng tiêu chuẩn khí thải.
-
Dễ lắp đặt và vận hành, thích hợp với nhiều không gian nhà xưởng.
-
Tối ưu chi phí đầu tư so với các giải pháp lọc bụi phức tạp khác.
Tổng kết
Với thiết kế vững chắc, hiệu suất cao và khả năng hoạt động ổn định trong môi trường công nghiệp, Cyclone chùm 16 phần tử (4×4) là lựa chọn lý tưởng cho các hệ thống lò hơi công suất lớn, giúp tăng hiệu quả xử lý bụi, bảo vệ thiết bị và đảm bảo tiêu chuẩn môi trường lâu dài.
