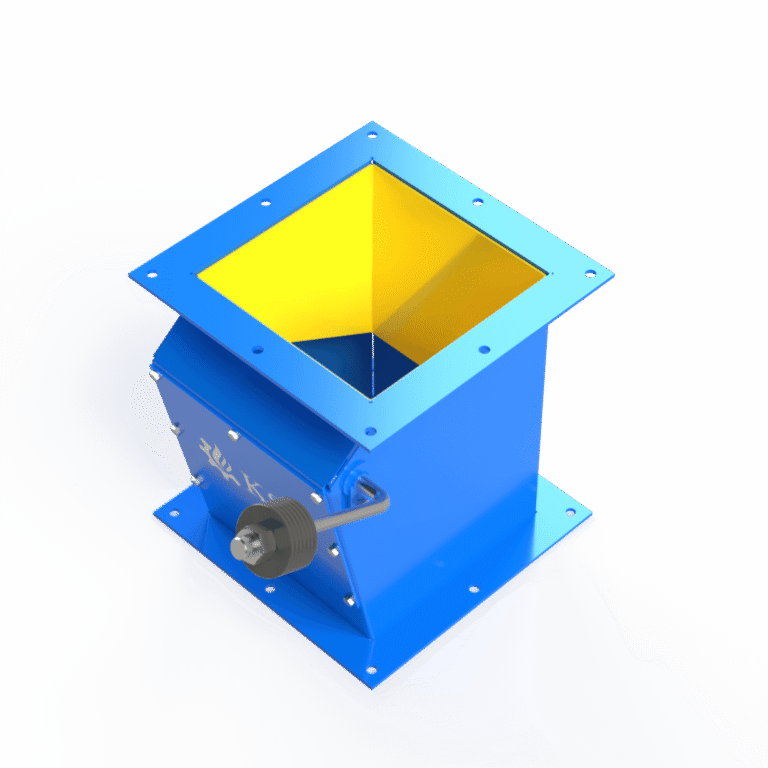

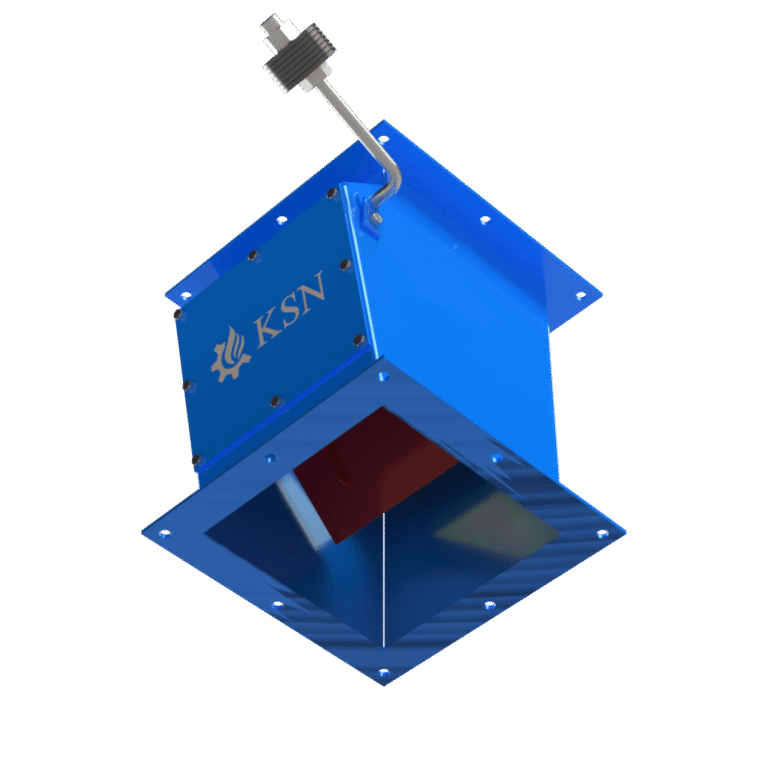

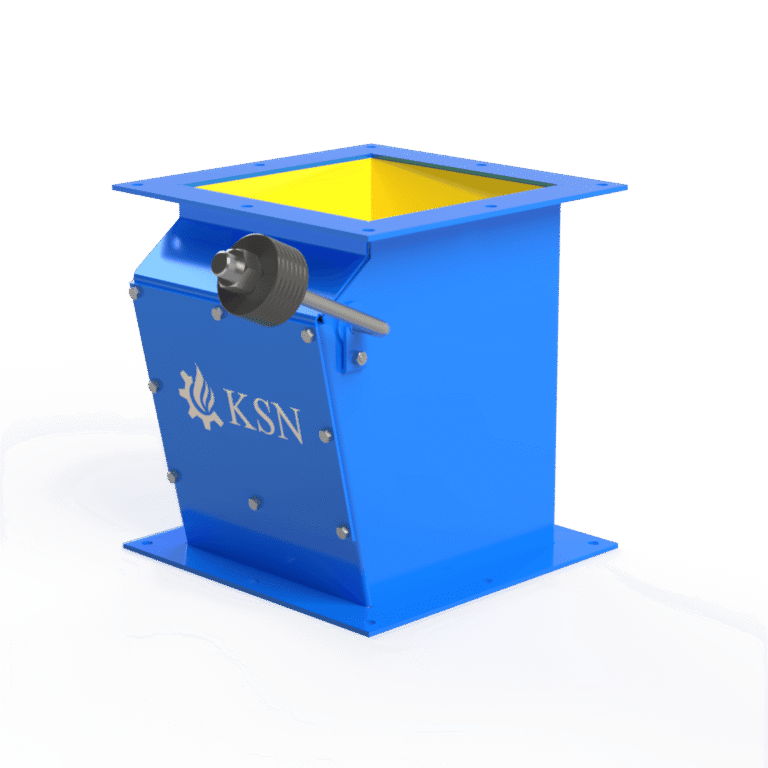

Van cánh lật xả bụi – Flap Discharge Valve

1. Giới thiệu

Van cánh lật xả bụi KSN là thiết bị chuyên dụng trong các hệ thống xử lý bụi công nghiệp. Van được lắp dưới phễu xả của cyclone, lọc bụi túi vải hoặc phễu chứa tro, đảm bảo quá trình xả liệu diễn ra dễ dàng, hạn chế tối đa hiện tượng khí trào ngược và bám dính vật liệu.

2. Cấu tạo và nguyên lý hoạt động

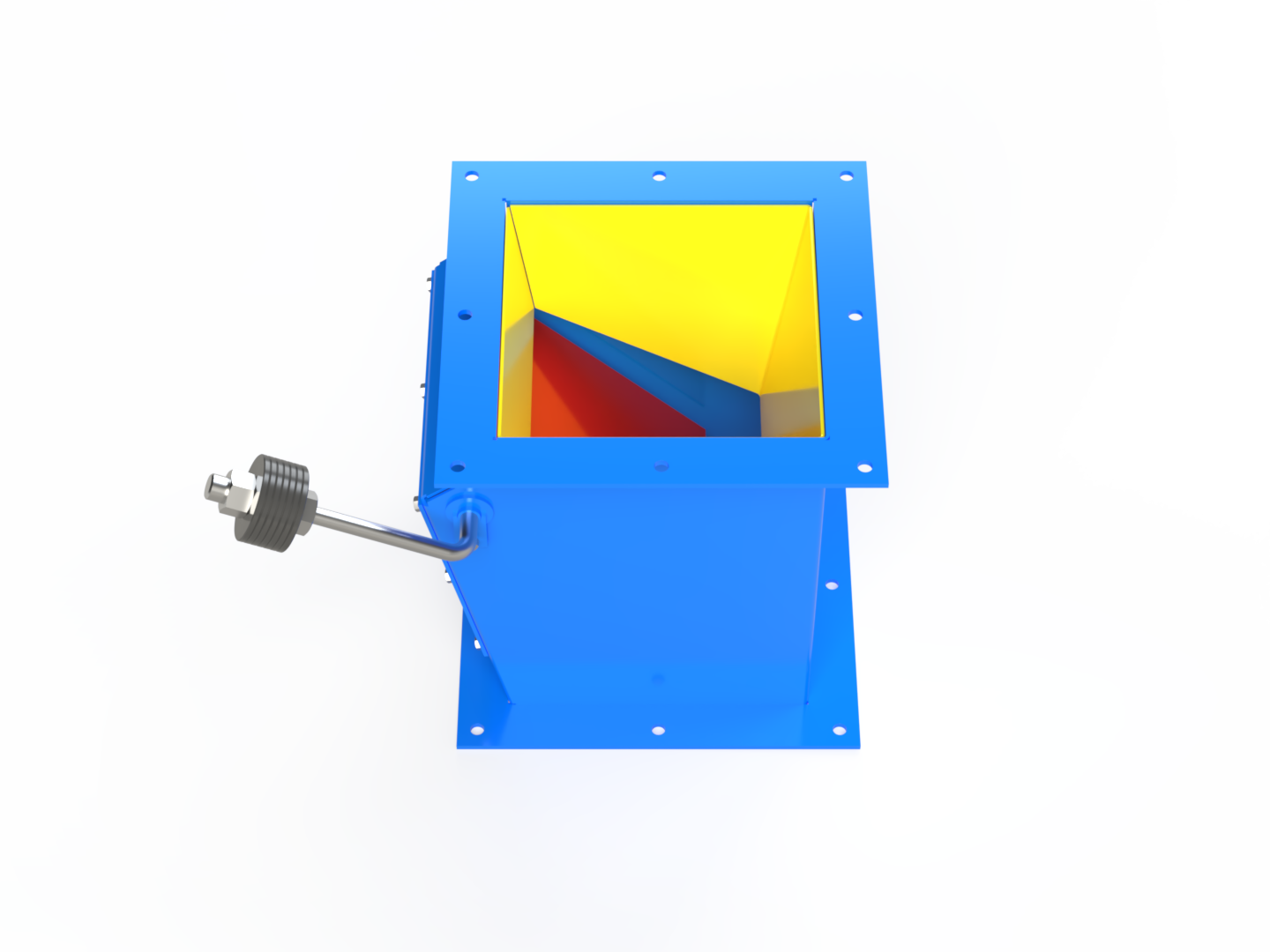

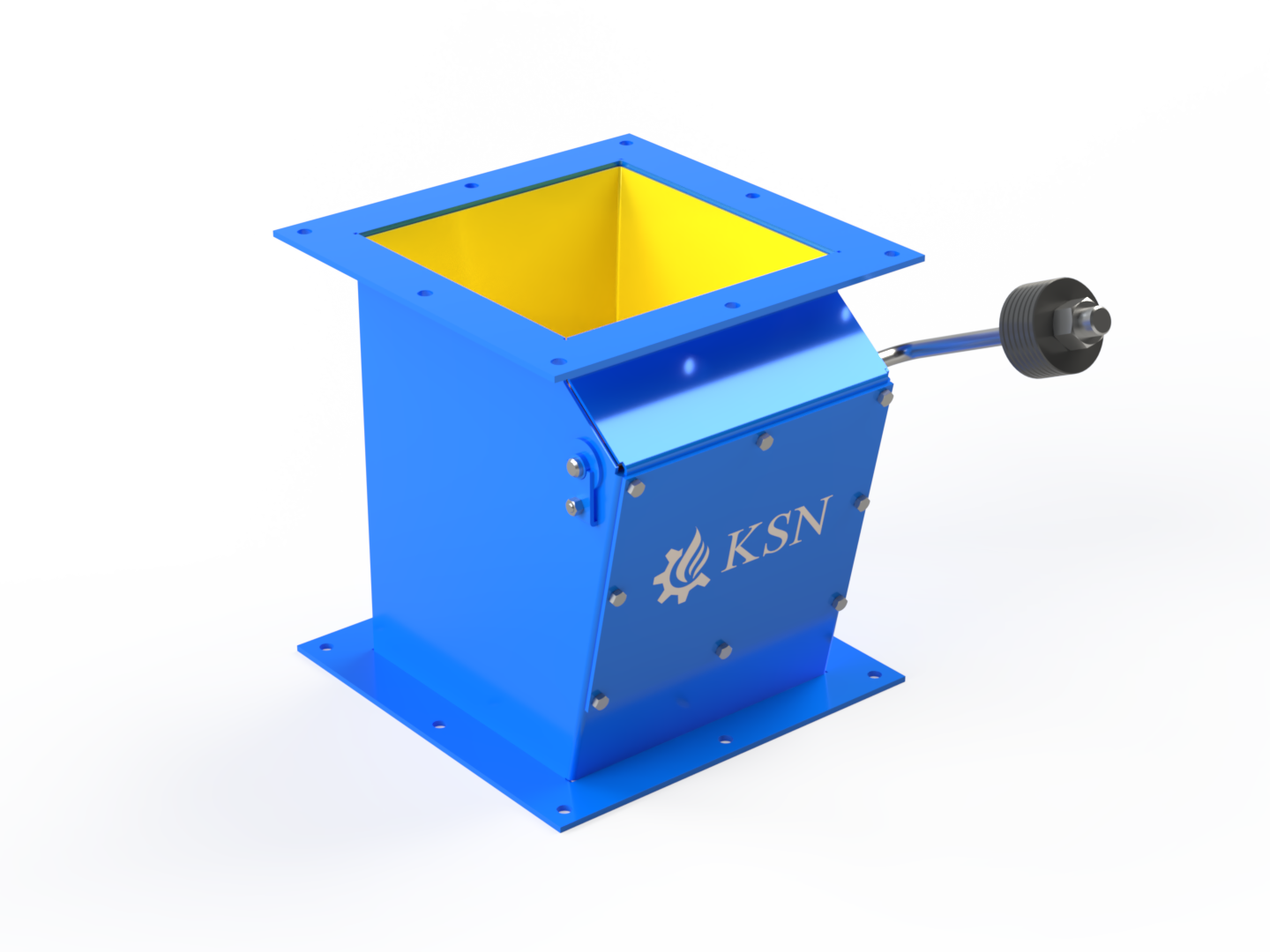

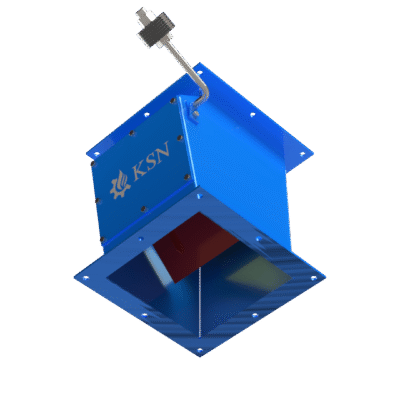

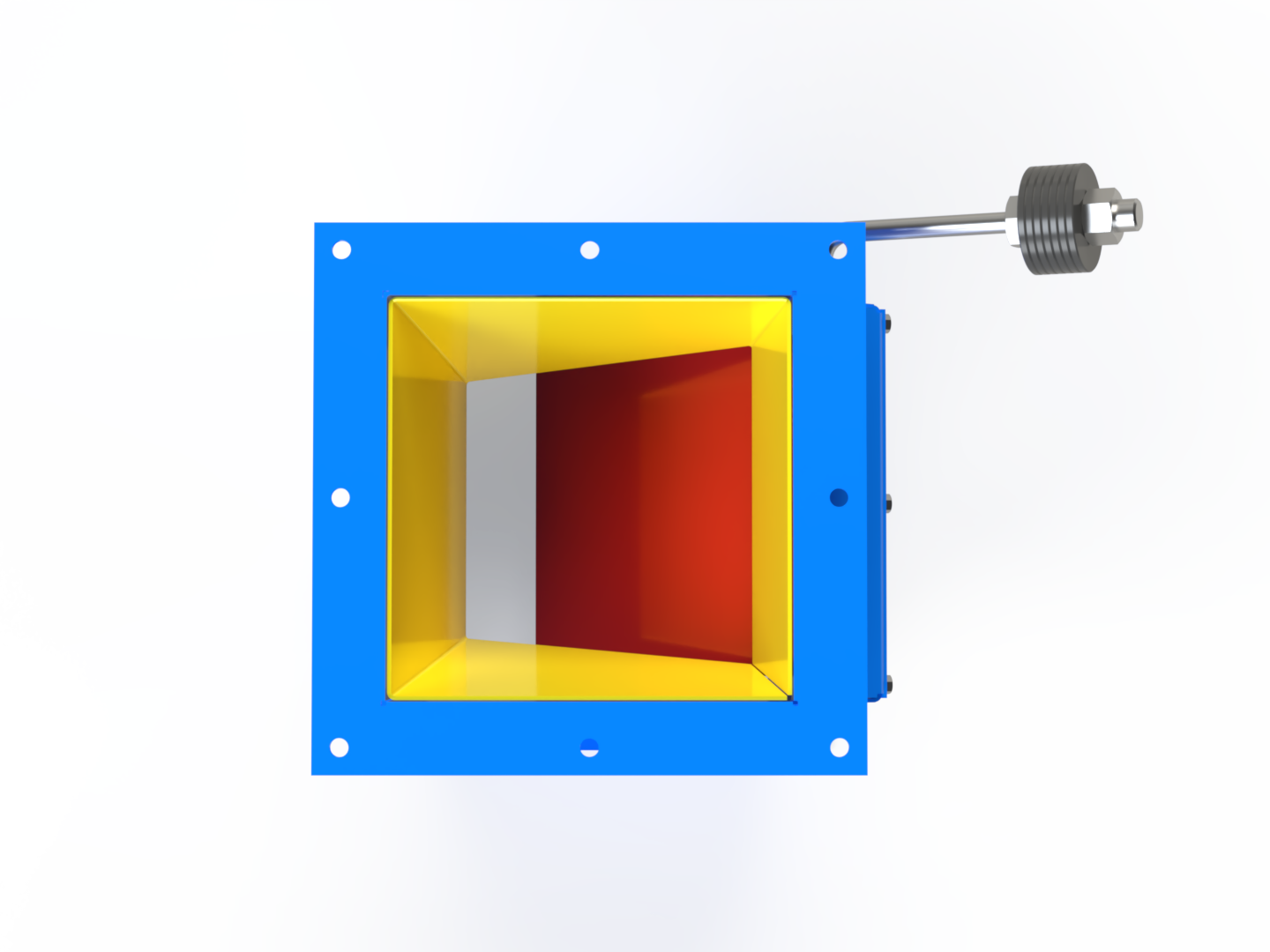

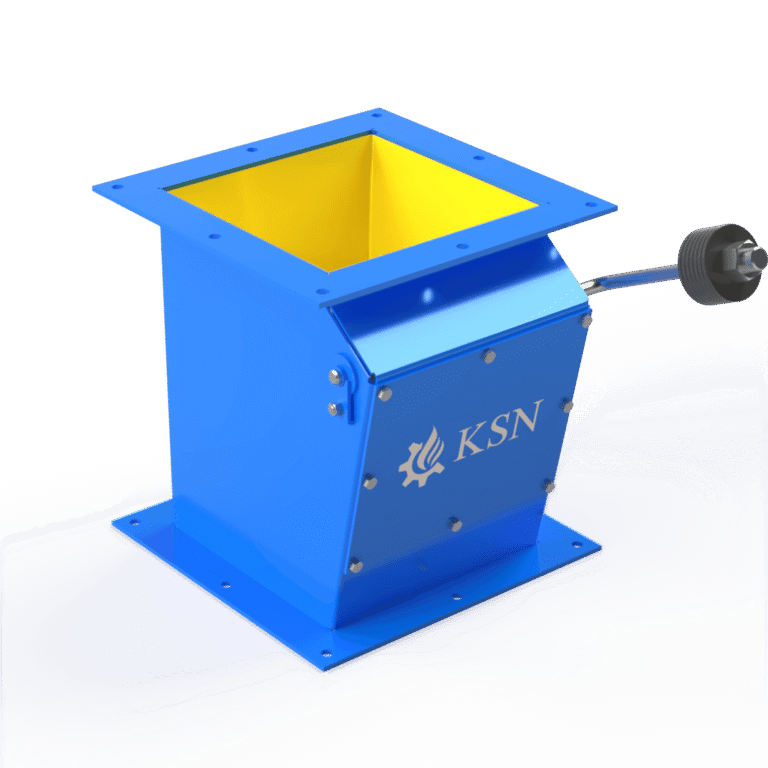

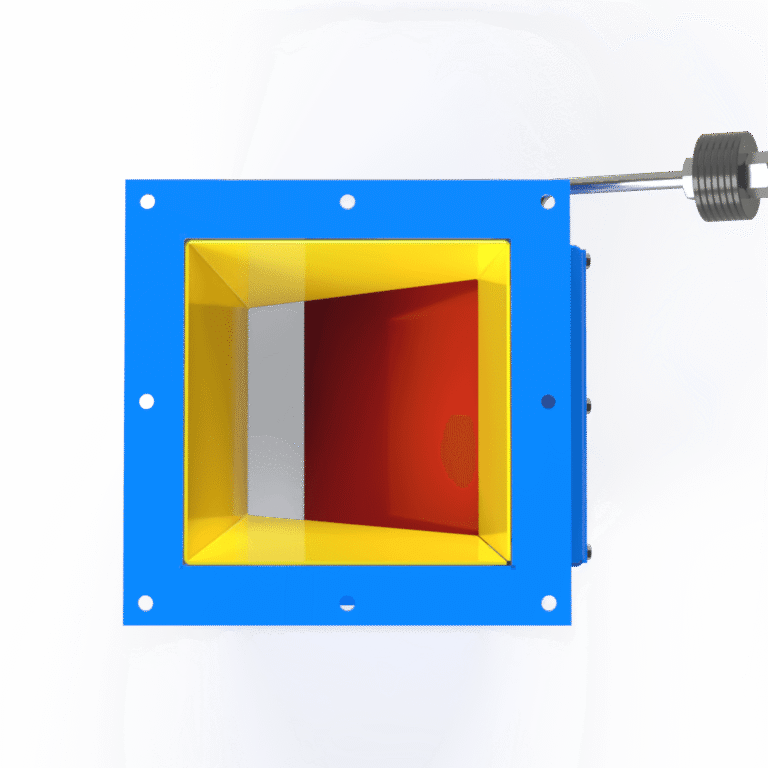

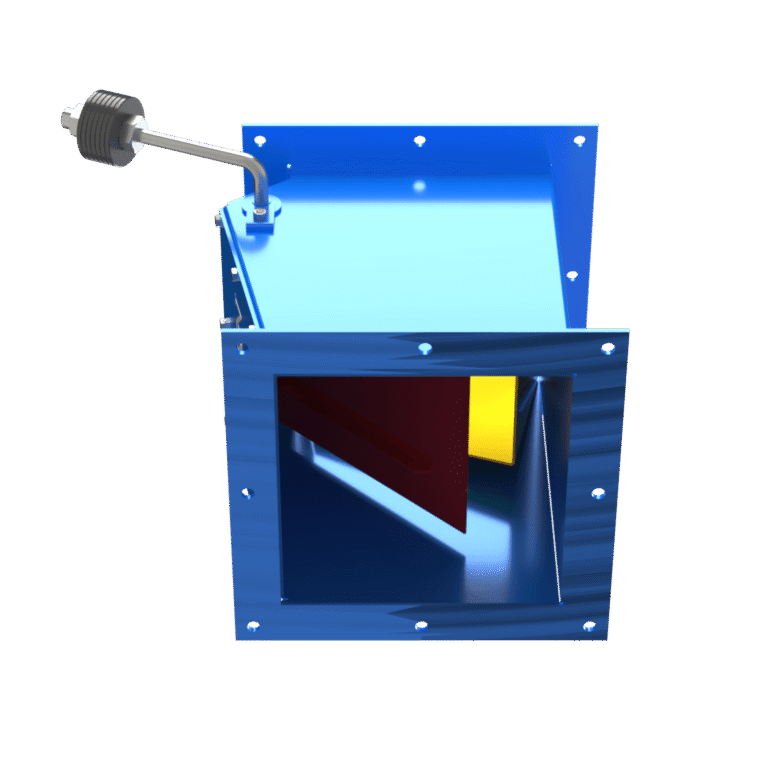

Van gồm các bộ phận chính:

• Thân van chế tạo từ thép SS400 hoặc inox 304, hàn kín, sơn tĩnh điện chống ăn mòn.

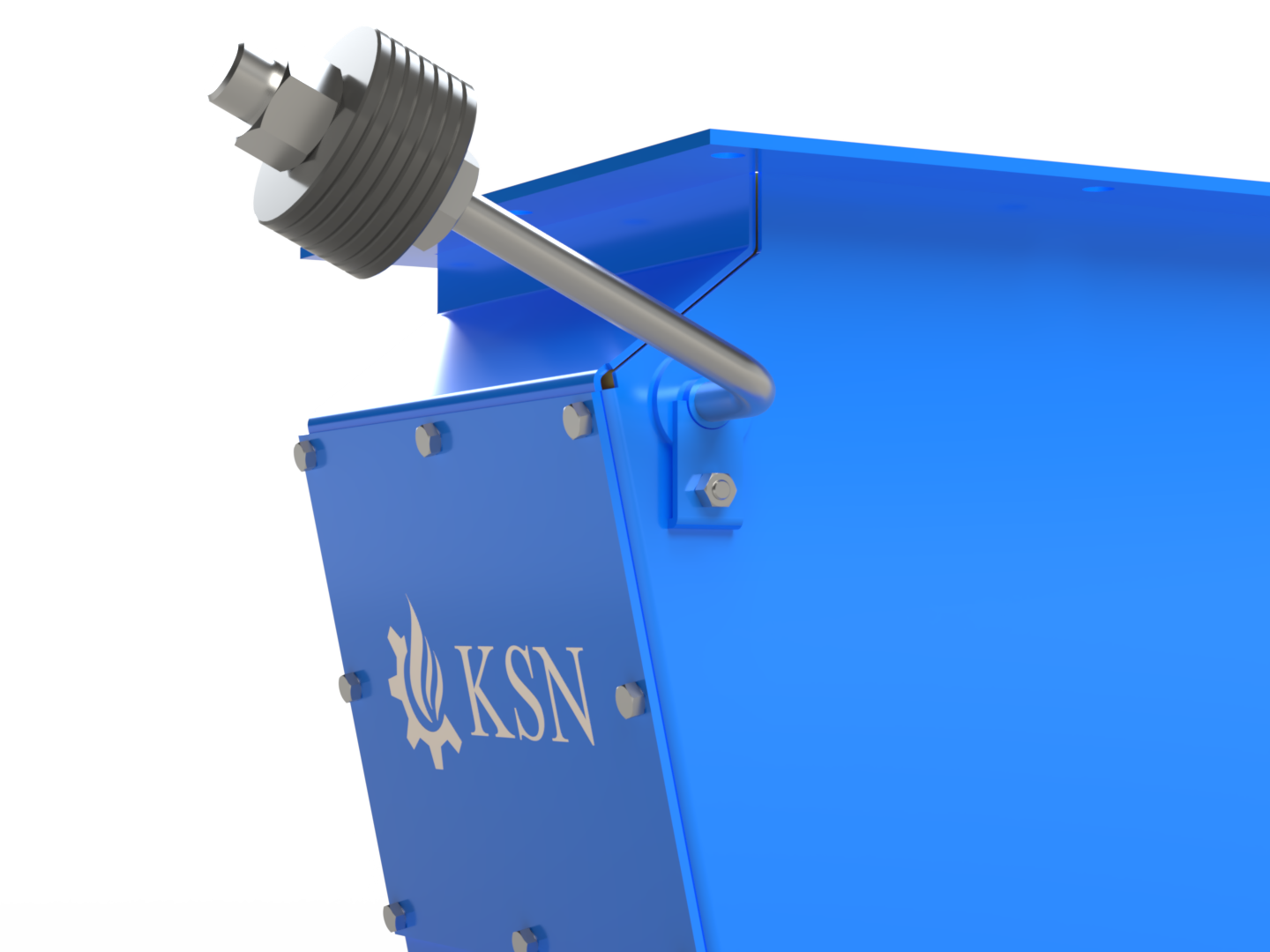

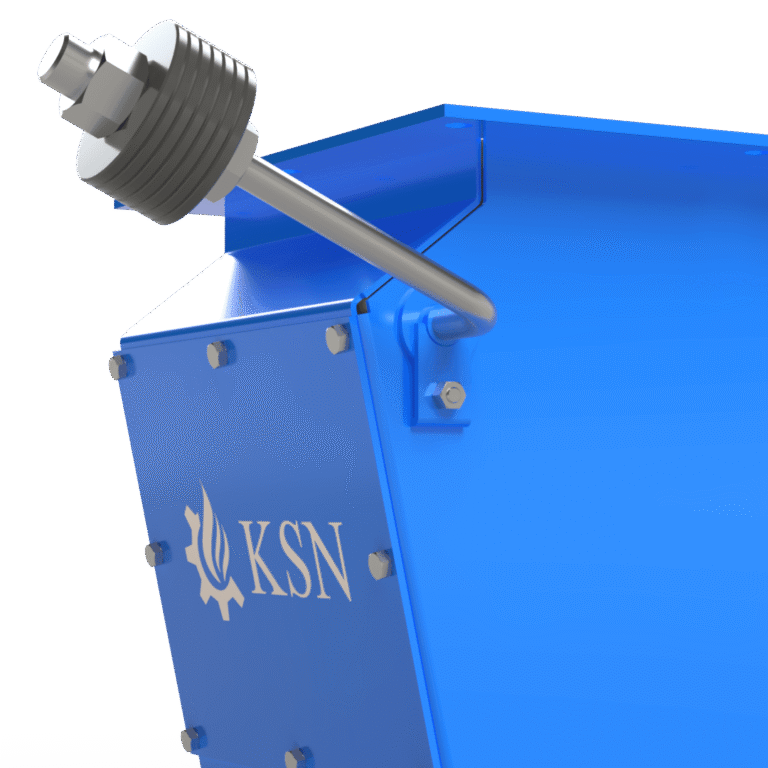

• Cánh lật liên kết trục quay, đóng mở bằng tay quay hoặc cơ cấu truyền động.

• Bích lắp tiêu chuẩn, dễ kết nối với phễu xả hoặc ống dẫn.
  Khi tay quay mở, cánh van lật xuống cho phép bụi và tro rơi ra ngoài. Khi đóng lại, cánh van ép kín miệng xả, ngăn khí và bụi bay ngược trở lại buồng lọc.

3. Thông số kỹ thuật cơ bản

4. Ưu điểm nổi bật

• Kết cấu vững chắc, ít chi tiết chuyển động, dễ bảo trì.

• Vận hành ổn định trong môi trường bụi và nhiệt độ cao.

• Giảm thiểu khí trào ngược khi xả liệu.

• Có thể tùy chỉnh kích thước, vật liệu và cơ cấu vận hành theo yêu cầu.

• Phù hợp cho cả hệ thống vận hành thủ công hoặc tự động.

5. Ứng dụng thực tế

Van cánh lật KSN được sử dụng trong:

• Hệ thống lọc bụi túi vải, lọc bụi cyclone, lọc bụi tĩnh điện.

• Phễu chứa tro xỉ, bể thu bụi, silo chứa vật liệu rời.

• Các ngành công nghiệp: xi măng, nhiệt điện, chế biến gỗ, tinh bột, thức ăn chăn nuôi, lò hơi biomass.

Cân nặng	31 kg
Kích thước	300 × 300 × 420 mm
