Bài toán Giãn nở nhiệt Thân lò hơi: Từ Rủi ro Cơ nhiệt đến Giải pháp Thiết kế và Quản trị Tuổi thọ Thiết bị

1. Bản chất vật lý và thông số giãn nở nhiệt của vật liệu chế tạo thân lò

Dữ liệu thiết kế cơ sở (base-line data) về giãn nở nhiệt là nền tảng quyết định độ an toàn của hệ thống chịu áp lực. Mọi tính toán phải dựa trên thông số thực tế của vật liệu tại dải nhiệt độ vận hành, hoàn toàn không có chỗ cho lý thuyết suông.

1.1. Hệ số giãn nở nhiệt (CTE) của các mác thép chịu áp lực đặc thù

• Hệ số giãn nở nhiệt (CTE – $\alpha$): Ở dải nhiệt độ 250°C – 450°C, các vật liệu phổ biến như thép tấm SA516-Gr70, thép ống SA106-GrB và hợp kim SA387 có mức độ giãn nở khác biệt rõ rệt. Thép carbon giãn nở nhiều hơn so với thép hợp kim thấp (Cr-Mo).
• Chênh lệch giãn nở (Differential Expansion): Bài toán phức tạp xuất hiện khi hàn ghép thân lò thép carbon với cụm quá nhiệt bằng thép hợp kim (alloy steel). Sự chênh lệch CTE tại đường hàn sẽ tạo ra ứng suất cắt cực lớn trong quá trình lên nhiệt.
• Độ giãn nở tuyệt đối: Một thân lò dài 10m vận hành ở nhiệt độ vách 300°C sẽ giãn nở dài thêm khoảng ~35-40mm. Đây là biên độ dịch chuyển bắt buộc phải được hấp thụ trong bản vẽ kết cấu móng và hệ gối đỡ.

1.2. Mối quan hệ giữa Nhiệt độ – Ứng suất – Giới hạn chảy

• Khi nhiệt độ vách kim loại vượt mốc 350°C, đặc tính cơ lý của thép bắt đầu suy giảm nhanh chóng, đặc biệt là giới hạn chảy ($S_y$) và độ bền kéo ($S_u$).
• Ứng suất nhiệt: Nếu sự giãn nở dọc trục hoặc hướng kính bị cản trở do sai lầm trong thiết kế điểm neo, ứng suất sinh ra sẽ được tính theo công thức $\sigma = E \cdot \alpha \cdot \Delta T$.
• Ngưỡng an toàn: Nếu ứng suất nhiệt (cộng gộp với ứng suất màng do áp suất) vượt quá $S_y$ tại nhiệt độ thiết kế, vách lò sẽ chịu biến dạng vĩnh cửu (Plastic deformation), dẫn đến nguy cơ bục vỡ không báo trước.

2. Ảnh hưởng của giãn nở nhiệt đến hình thái kết cấu thân lò hơi

Quá trình vận hành thực tế tại nhà máy luôn bộc lộ các “điểm chết” kết cấu nếu bài toán giãn nở nhiệt không được xử lý triệt để.

2.1. Ứng suất cục bộ tại các điểm liên kết ngàm và mặt sàng

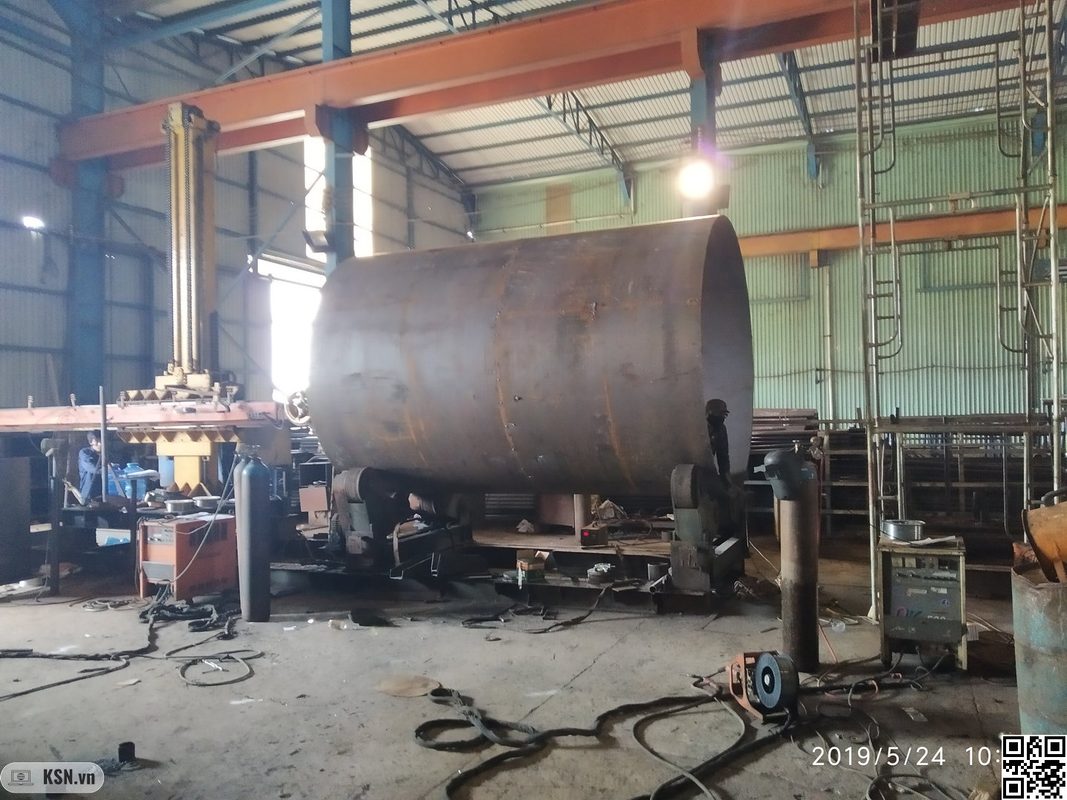

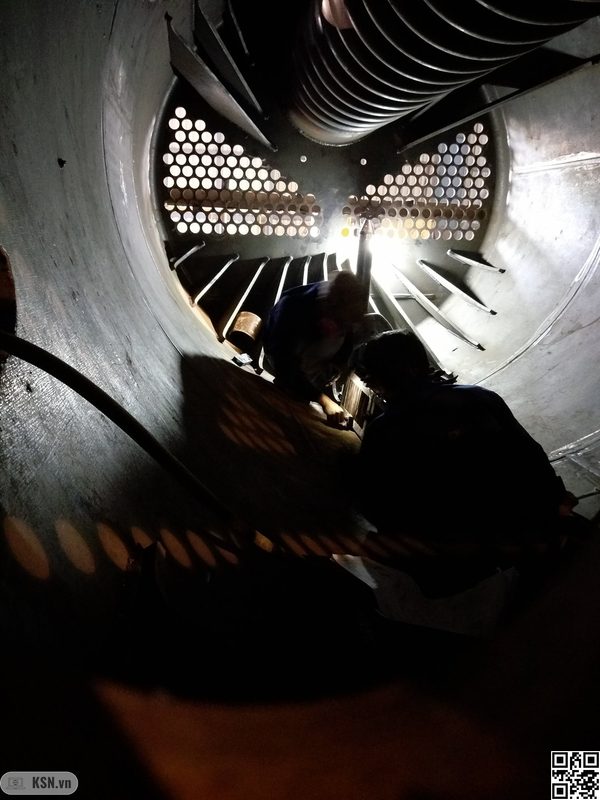

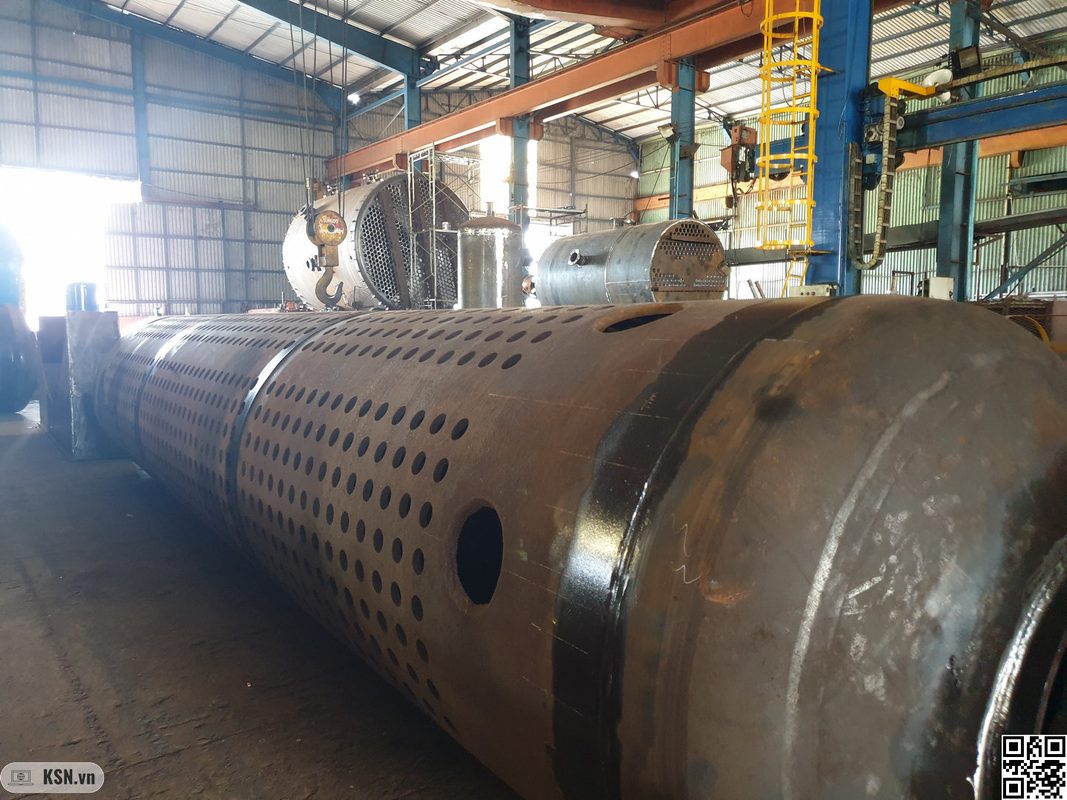

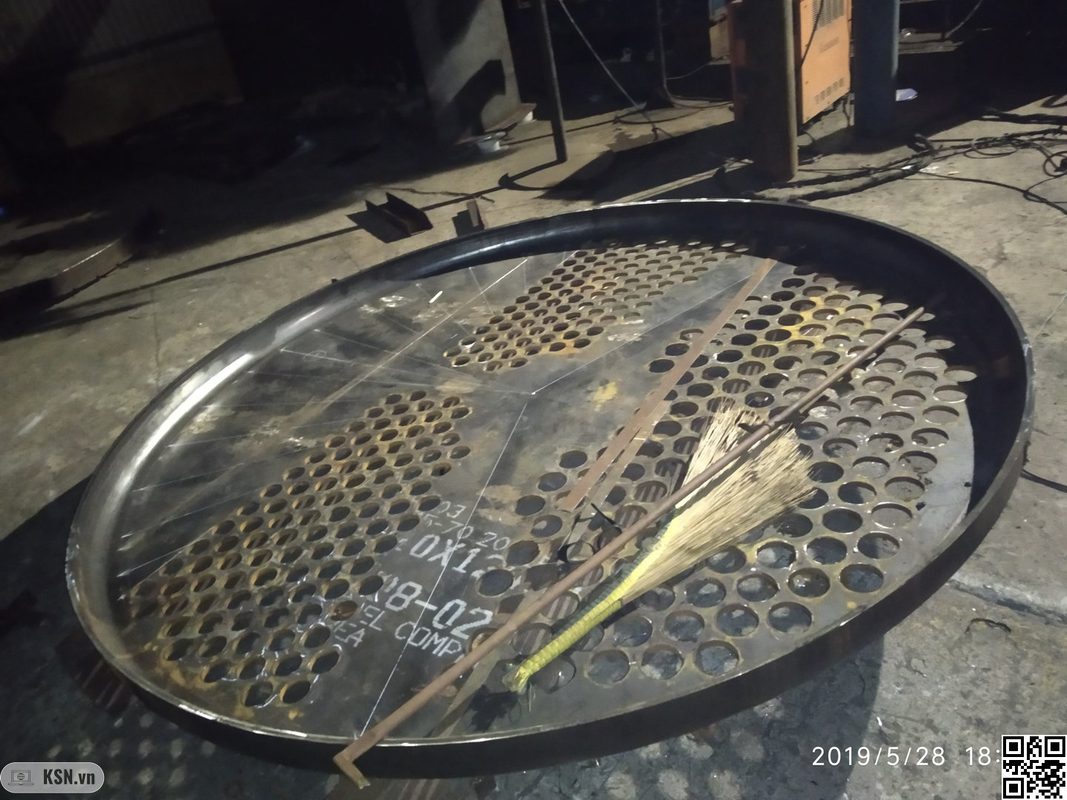

• Mặt sàng (Tubesheet) và ống lò/ống lửa: Sự chênh lệch nhiệt độ khổng lồ giữa bức xạ buồng đốt và vách bao nước gây ra lực uốn, xé tại đường hàn liên kết ống – mặt sàng. Tình trạng này sinh ra hiện tượng cong vênh mặt sàng (Bowing) và rủi ro rò rỉ tại lốc ống (Tube-to-tubesheet joint leakage).
• Cửa vệ sinh/Cửa người chui (Manhole/Handhole): Khối lượng kim loại lớn tại các mặt bích dày tập trung nhiệt và giãn nở chậm hơn so với vỏ bao mỏng, tạo ra ứng suất cắt cục bộ làm nứt vách.

2.2. Biến dạng mỏi nhiệt (Thermal Fatigue) và hiện tượng rão (Creep)

• Mỏi nhiệt chu kỳ (Low-cycle thermal fatigue): Quá trình khởi động/dừng lò (Start-up/Shutdown) luân phiên tạo ra các chu trình kéo – ép liên tục. Hậu quả là sự hình thành các vi nứt (Micro-cracks) ở vùng chân mối hàn.
• Hiện tượng rão (Creep): Vận hành quá tải nhiệt (Overheating) trong thời gian dài, kết hợp với ứng suất ức chế giãn nở, sẽ gây rủi ro phồng rộp (Bulging) cục bộ thân lò.

2.3. Phá hủy gián tiếp lên hệ thống phụ trợ

• Tính toán sai hành trình trượt của gối thân lò dẫn đến đứt bu-lông neo gối đỡ, xé nứt bệ móng bê tông.
• Thân kim loại tì đè làm nứt, sụp đổ hệ gạch chịu lửa (Refractory) do gạch có CTE rất thấp so với thép.
• Rách lớp bọc bảo ôn (Insulation cladding) tại các vị trí khe co giãn của đường ống và vỏ bao.

3. Giải pháp thiết kế kỹ thuật giải tỏa ứng suất (Theo chuẩn ASME BPVC)

Để đảm bảo tuổi thọ thiết bị và tối ưu chi phí, thiết kế phải tuân thủ nghiêm ngặt các quy tắc giải tỏa ứng suất cơ nhiệt theo tiêu chuẩn ASME Section I/VIII.

3.1. Thiết kế hệ thống gối đỡ: Điểm neo (Anchor) và Gối trượt (Sliding Saddle)

• Quy tắc bố trí: Tuyệt đối chỉ cố định (Fixed) một đầu thân lò (thường đặt tại phía có cụm valve kết nối đường ống hơi chính), đầu còn lại bắt buộc thiết kế gối trượt.
• Sử dụng rãnh trượt (Slotted holes) trên bản mã gối đỡ, kết hợp tấm lót trượt ma sát thấp (Teflon/Graphite plates) có khả năng chịu nhiệt.
• Tính toán khe hở (Clearance) chuẩn xác để bu-lông gối trượt không bị cấn, kẹt khi lò đạt nhiệt độ vận hành tối đa.

3.2. Cấu tạo bù giãn nở nội bộ thiết bị (Internal Expansion Compensation)

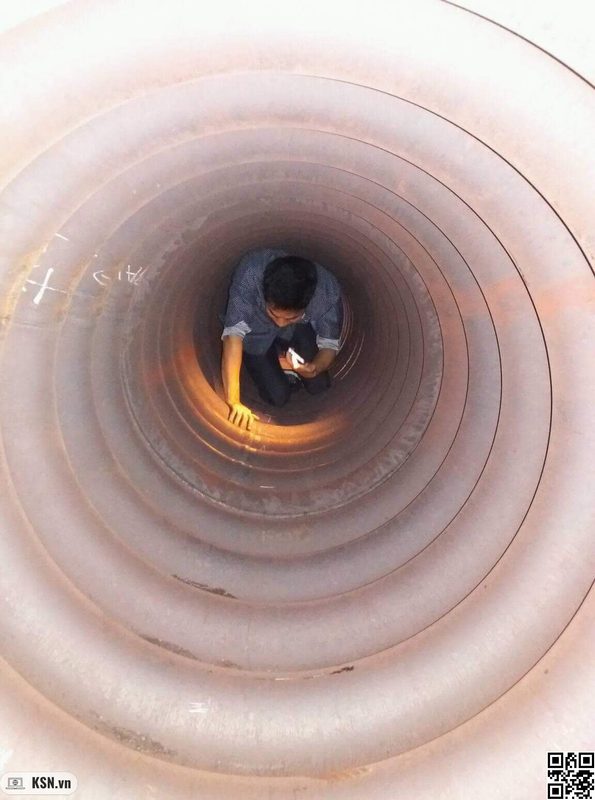

• Trang bị ống lò dập sóng (Corrugated Furnace) kiểu Fox hoặc Morrison thay thế cho ống phẳng. Cấu trúc sóng giúp hấp thụ độ giãn nở dọc trục hiệu quả, đồng thời gia tăng khả năng chịu ngoại áp.
• Bố trí các khe co giãn kim loại (Metal Expansion Joints / Bellows) tại các cụm đường ống vách (Waterwall tubes) xuyên qua vỏ bao (Casing) để tránh xé rách lớp vỏ tôn ngoài.

3.3. Tối ưu hóa dung sai lắp ghép và khe co giãn gạch chịu lửa

• Thiết kế các khe hở giãn nở (Expansion gaps) giữa thân thép và kết cấu xây gạch, được chèn lấp kín bằng bông gốm (Ceramic fiber).
• Thiết lập khoảng hở dung sai tại các vách ngăn khí thải (Baffle plates), đảm bảo chúng không bị kẹt dính khi lò đạt công suất định mức liên tục lớn nhất (BMCR).

4. Quản trị kỹ thuật: Kiểm soát quá trình Chế tạo, Vận hành và Bảo trì

Thiết kế trên bản vẽ chỉ chiếm 50% sự thành công. Khâu chế tạo, vận hành và kiểm tra không phá hủy quyết định tuổi thọ thực tế của hệ thống lò hơi.

4.1. Quy trình xử lý nhiệt sau hàn (PWHT) để khử ứng suất dư

• Xác định chiều dày tới hạn bắt buộc gia nhiệt. Theo chuẩn ASME, thép nhóm P-No.1 dày >32mm bắt buộc phải thực hiện PWHT.
• Thiết lập biểu đồ gia nhiệt chặt chẽ: Tốc độ gia nhiệt (Heating rate), duy trì dải nhiệt độ lưu giữ (Holding temp ở mức ~600°C-650°C), và kiểm soát tốc độ làm nguội (Cooling rate) nhằm triệt tiêu hoàn toàn ứng suất nhiệt thứ cấp.

4.2. Ban hành đường cong gia nhiệt/làm mát chuẩn cho Vận hành (SOP)

• Tuyệt đối cấm hành vi đốt lò sốc nhiệt (Cold start-up ép tiến độ). Quy định tốc độ gia nhiệt nước lò không được vượt quá 50°C/giờ để gradient nhiệt độ trên vách kim loại phân bố đồng đều.
• Vận hành xả đáy (Blowdown) đúng chu kỳ để tạo dòng tuần hoàn tự nhiên, cân bằng nhiệt độ thân lò giữa khoang chứa nước và khoang chứa hơi.

Lưu ý Vận hành Cốt lõi: Trong quá trình khởi động lò lạnh, hãy mở van xả khí (Air vent) cho đến khi áp suất đạt khoảng 1-2 bar. Điều này không chỉ đuổi bọt khí chống ăn mòn mà còn giúp hơi nước bão hòa gia nhiệt đều phần vách kim loại phía trên buồng nước, giảm thiểu biến dạng cong vênh cục bộ do chênh lệch nhiệt độ trên-dưới thân lò.

4.3. Kế hoạch kiểm định định kỳ và Ứng dụng NDT

• Chỉ định bắt buộc các phương pháp siêu âm tiên tiến như PAUT (Phased Array) hoặc TOFD tại các liên kết hàn góc chữ T, đường hàn mặt sàng. Đây là cách duy nhất phát hiện sớm các vi nứt ngầm do mỏi nhiệt trước khi chúng phát triển thành vết xé rách.
• Lập baseline đo đạc: Ngay trong quá trình chạy thử (Commissioning), tiến hành đo lường và lập sơ đồ kích thước dãn nở thực tế lúc lò nguội và lúc nóng tối đa. Hồ sơ này là cơ sở dữ liệu gốc để đánh giá biên độ biến dạng dư qua từng chu kỳ bảo trì hàng năm.

Kiểm soát ứng suất và biến dạng nhiệt trong lò hơi công nghiệp là một bài toán kỹ thuật đòi hỏi sự phối hợp đồng bộ từ khâu tính toán kết cấu, quy trình chế tạo đến kỷ luật vận hành thực địa. Bỏ qua bất kỳ mắt xích nào đều phải trả giá bằng thời gian dừng lò (downtime) và rủi ro an toàn nghiêm trọng.
