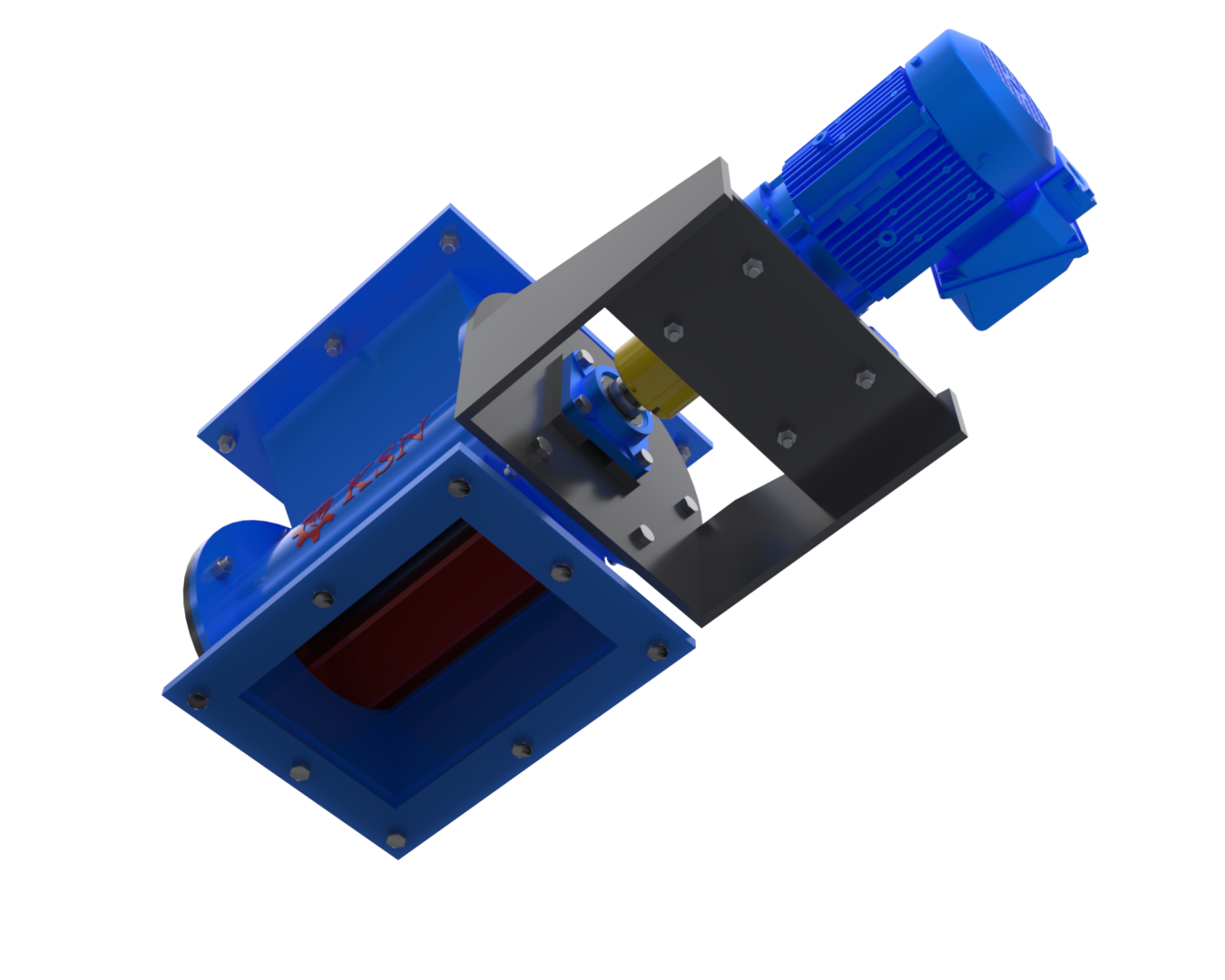

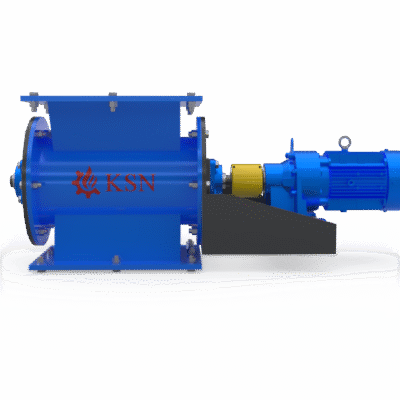

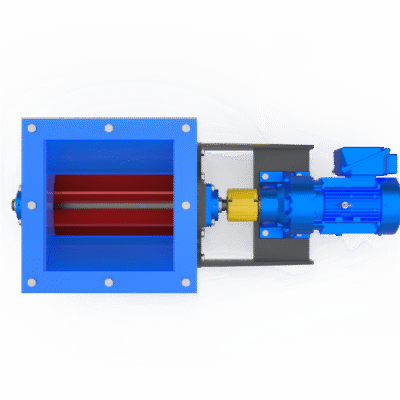

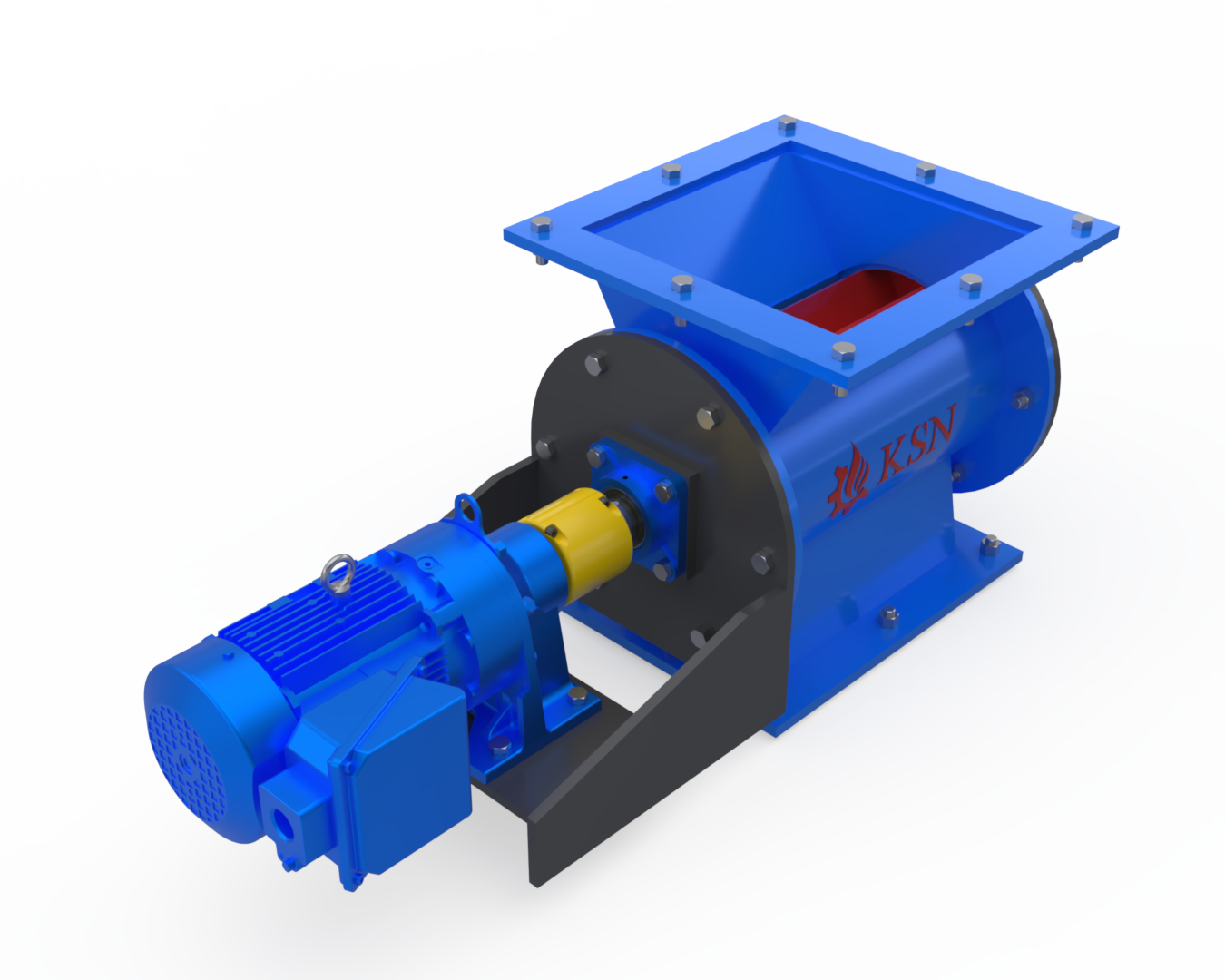

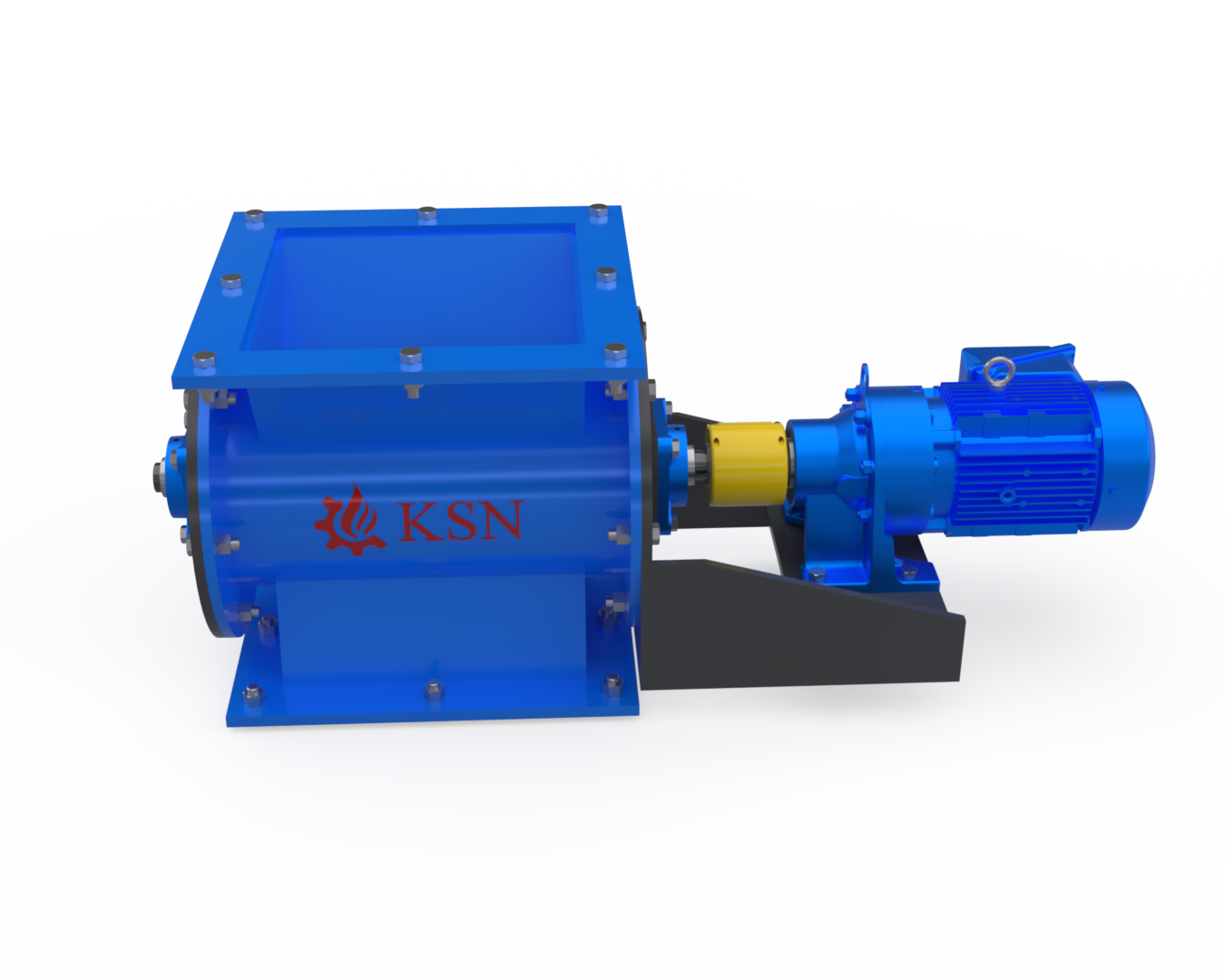

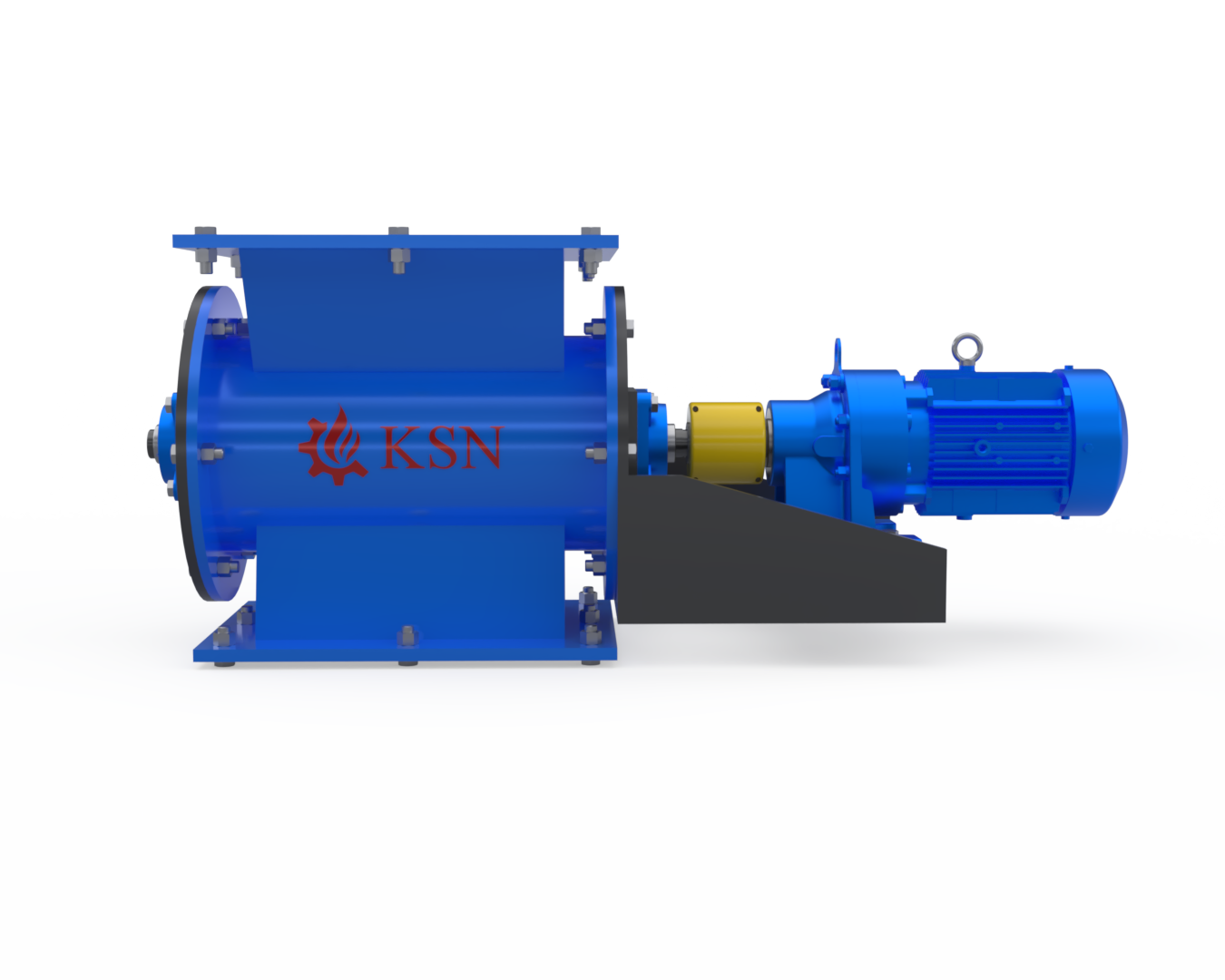

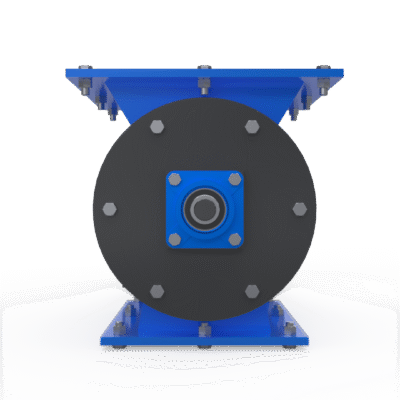

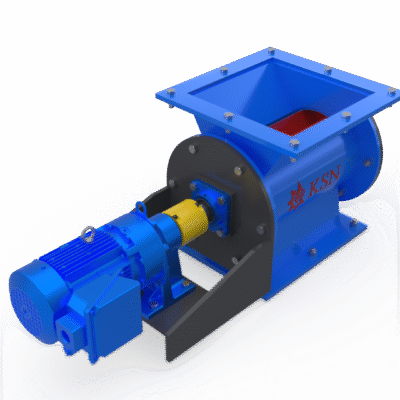

Van xoay xả bụi – Rotary Airlock Valve

1. Giới thiệu

Van xoay xả bụi KSN (Rotary Airlock Valve) là thiết bị dùng để xả liên tục vật liệu rời như bụi, tro, bột khô… ra khỏi buồng lọc mà vẫn duy trì độ kín khí giữa hai khoang áp suất khác nhau.
Van được ứng dụng rộng rãi trong các hệ thống lọc bụi túi vải, cyclone, lọc bụi tĩnh điện, và silo chứa vật liệu rời.

---

2. Cấu tạo và nguyên lý hoạt động

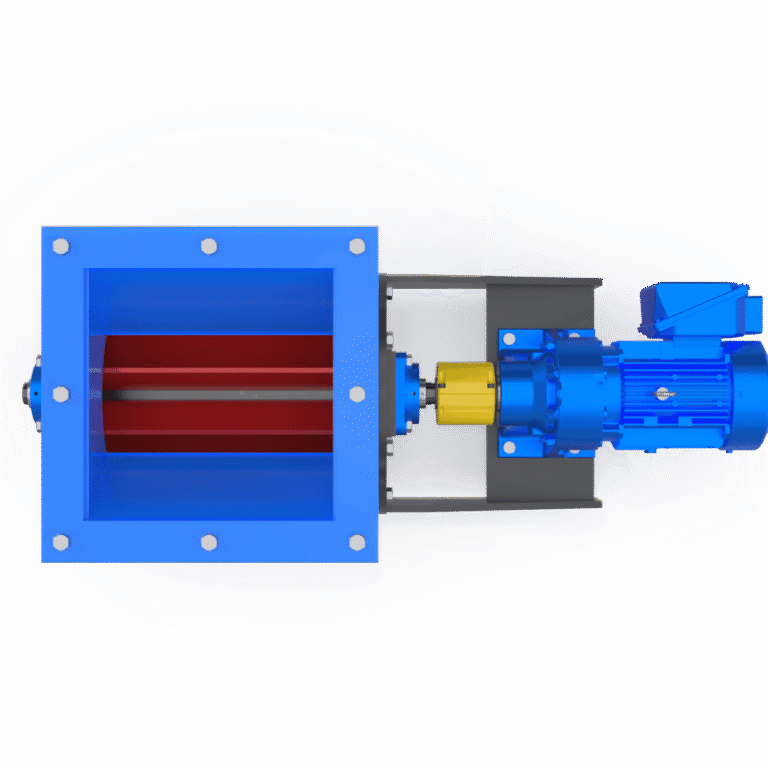

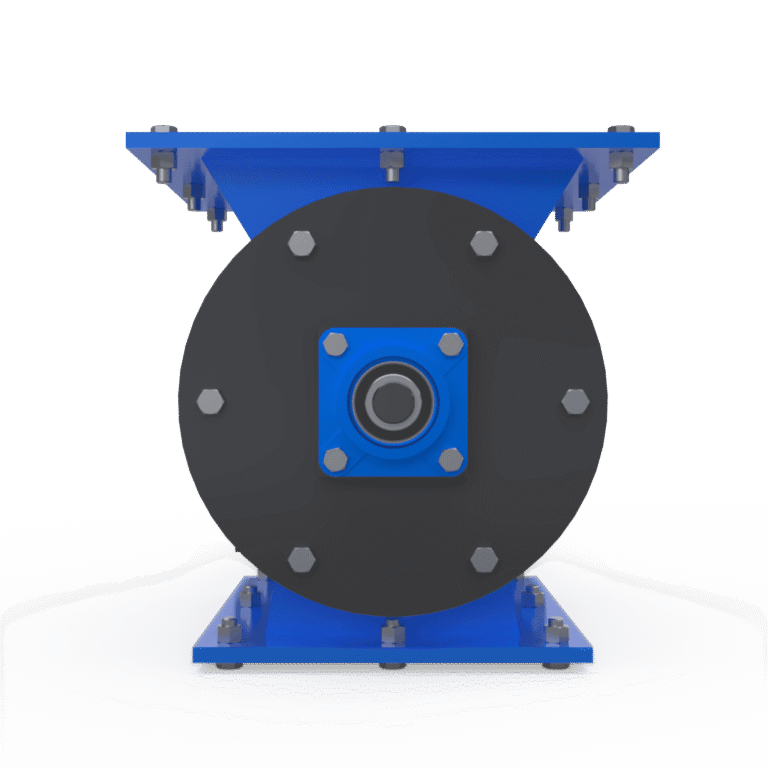

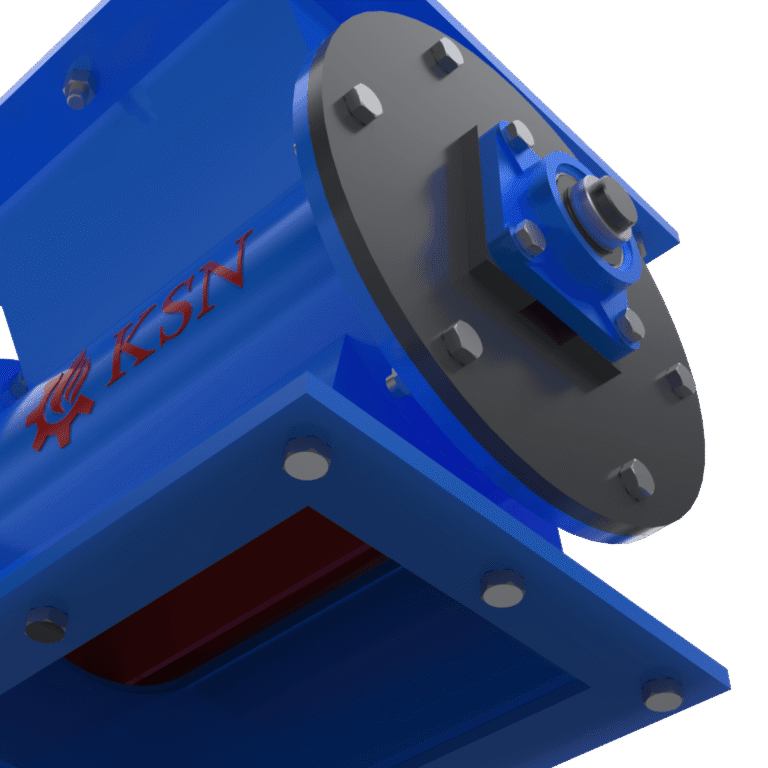

Van gồm các bộ phận chính:

• Thân van: chế tạo bằng thép SS400 hoặc Inox 304, sơn tĩnh điện, có bích lắp trên – dưới tiêu chuẩn.

• Cánh xoay (Rotor): gồm nhiều ngăn chia đều, lắp kín với trục quay, tạo thành các khoang chứa bụi.

• Trục truyền động: nối với motor giảm tốc hoặc motor liền hộp số, giúp cánh quay liên tục.

• Bạc đỡ và phớt kín: ngăn bụi lọt ra trục, đảm bảo kín khí lâu dài.

Nguyên lý hoạt động:
Vật liệu từ phễu chứa rơi xuống khoang cánh xoay. Khi rotor quay, từng khoang chứa vật liệu được đưa xuống cửa xả bên dưới, đồng thời vẫn ngăn cách áp suất giữa khoang trên và dưới. Nhờ đó, vật liệu được xả liên tục mà không gây trào khí.

3. Thông số kỹ thuật cơ bản

---

4. Ưu điểm nổi bật

• Kín khí tuyệt đối, ngăn dòng khí trào ngược lên buồng lọc.

• Hoạt động liên tục, không cần thao tác thủ công.

• Giảm thiểu tắc nghẽn và bám dính vật liệu.

• Độ bền cao, tuổi thọ lâu trong môi trường bụi và nhiệt.

• Có thể thiết kế theo yêu cầu về kích thước, vật liệu và kiểu motor.

---

5. Ứng dụng thực tế

Van xoay KSN được sử dụng trong:

• Hệ thống lọc bụi túi vải, cyclone, lọc bụi tĩnh điện.

• Phễu thu tro, silo chứa bột, hệ thống vận chuyển khí nén.

• Các ngành công nghiệp: xi măng, nhiệt điện, gỗ, thức ăn chăn nuôi, tinh bột, chế biến nông sản, lò hơi biomass.

Cân nặng	87 kg
Kích thước	780 × 320 × 400 mm
