Hệ thống PLC–HMI: Vai trò của trực quan hóa thông số kỹ thuật và quản lý dữ liệu vận hành thời gian thực

1. Tóm tắt vấn đề

Trong các hệ thống công nghiệp – đặc biệt là lò hơi, hệ thống hơi, xử lý khí thải và thiết bị áp lực – việc hiển thị trực quan thông số vận hành và quản lý dữ liệu theo thời gian thực không còn là tùy chọn, mà là yêu cầu bắt buộc nhằm đảm bảo:

• An toàn vận hành
• Tính ổn định hệ thống
• Hiệu quả năng lượng
• Khả năng truy vết và tối ưu

PLC–HMI chính là nền tảng cốt lõi giải quyết bài toán này.

2. Vai trò của PLC–HMI trong hệ thống công nghiệp

2.1 PLC (Programmable Logic Controller)

Chức năng chính:

• Thu thập tín hiệu từ cảm biến (áp suất, nhiệt độ, lưu lượng, mức)
• Thực hiện logic điều khiển
• Gửi tín hiệu điều khiển đến cơ cấu chấp hành (van, motor, quạt, bơm)

Vai trò kỹ thuật:

• Điều khiển thời gian thực (real-time control)
• Đảm bảo phản ứng nhanh và chính xác
• Tăng độ tin cậy của hệ thống

2.2 HMI (Human Machine Interface)

Chức năng chính:

• Hiển thị dữ liệu vận hành

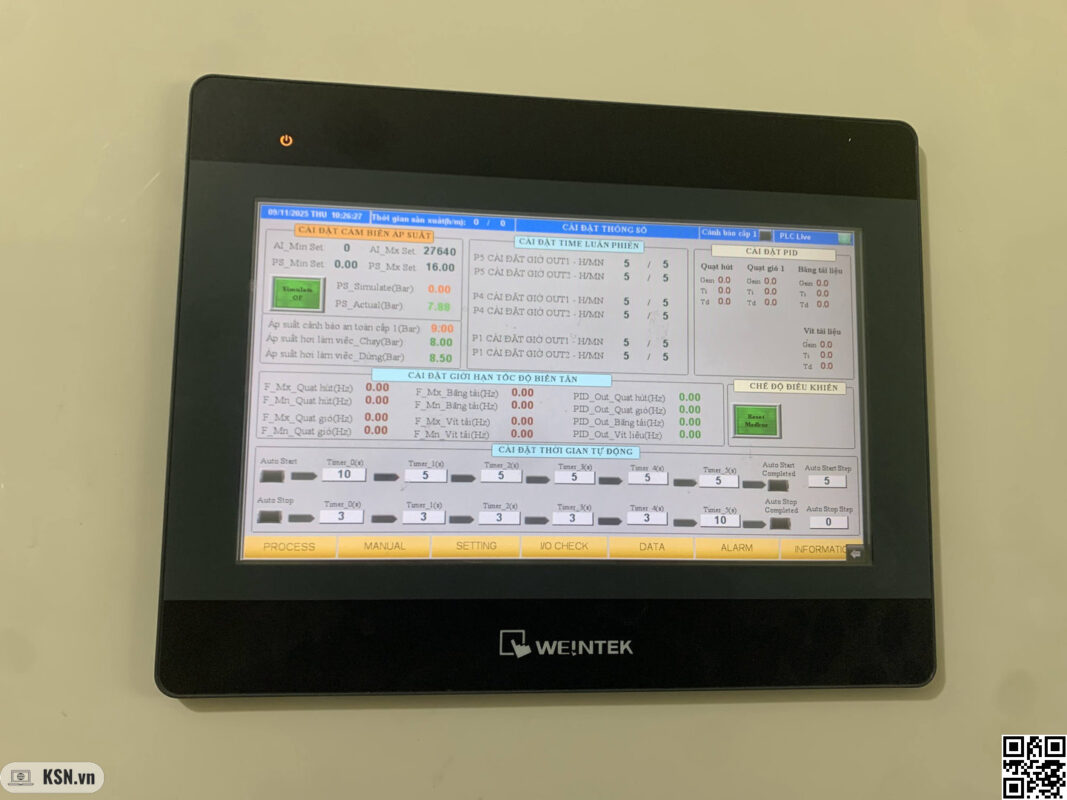

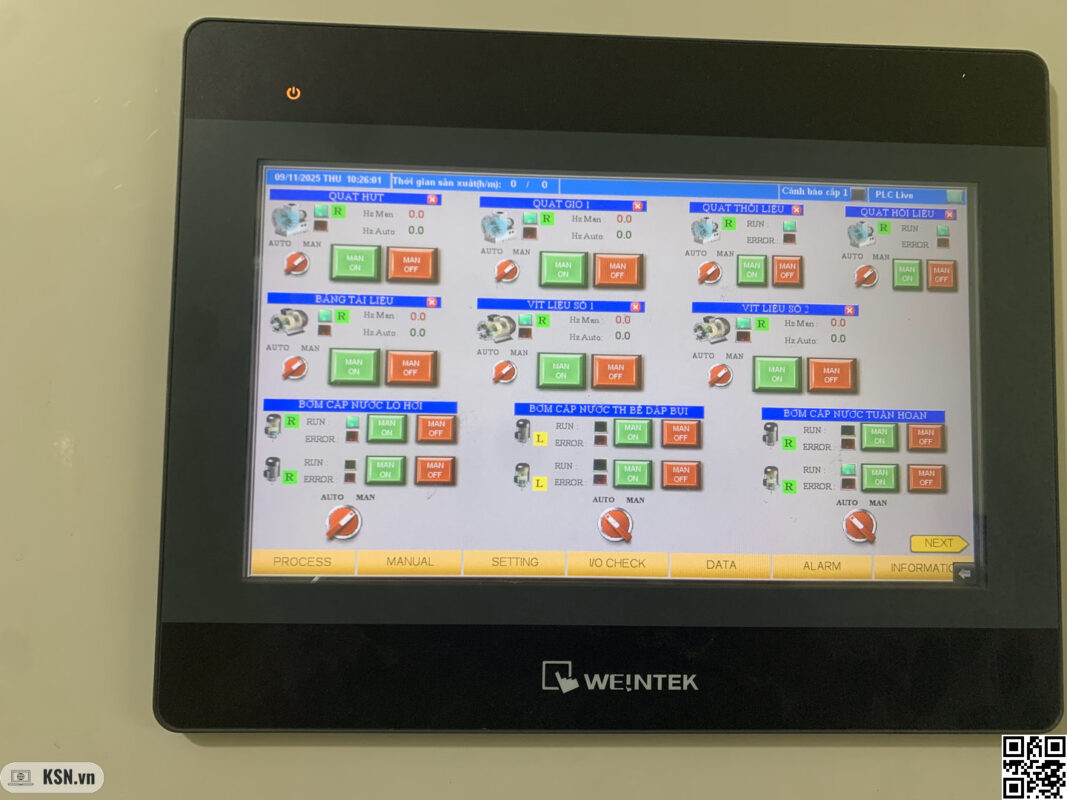

• Cho phép thao tác vận hành
• Cảnh báo và thống kê dữ liệu

Vai trò:

• Kết nối giữa người vận hành và hệ thống
• Giảm phụ thuộc vào kinh nghiệm cá nhân
• Chuẩn hóa thao tác vận hành

3. Vai trò của trực quan hóa thông số kỹ thuật

3.1 Vấn đề khi thiếu trực quan hóa

• Dữ liệu rời rạc (đồng hồ cơ, tín hiệu analog)
• Khó phát hiện bất thường sớm
• Phụ thuộc vào kinh nghiệm vận hành
• Không có cái nhìn tổng thể

3.2 Lợi ích của trực quan hóa

(1) Tăng tính nhận diện trạng thái hệ thống

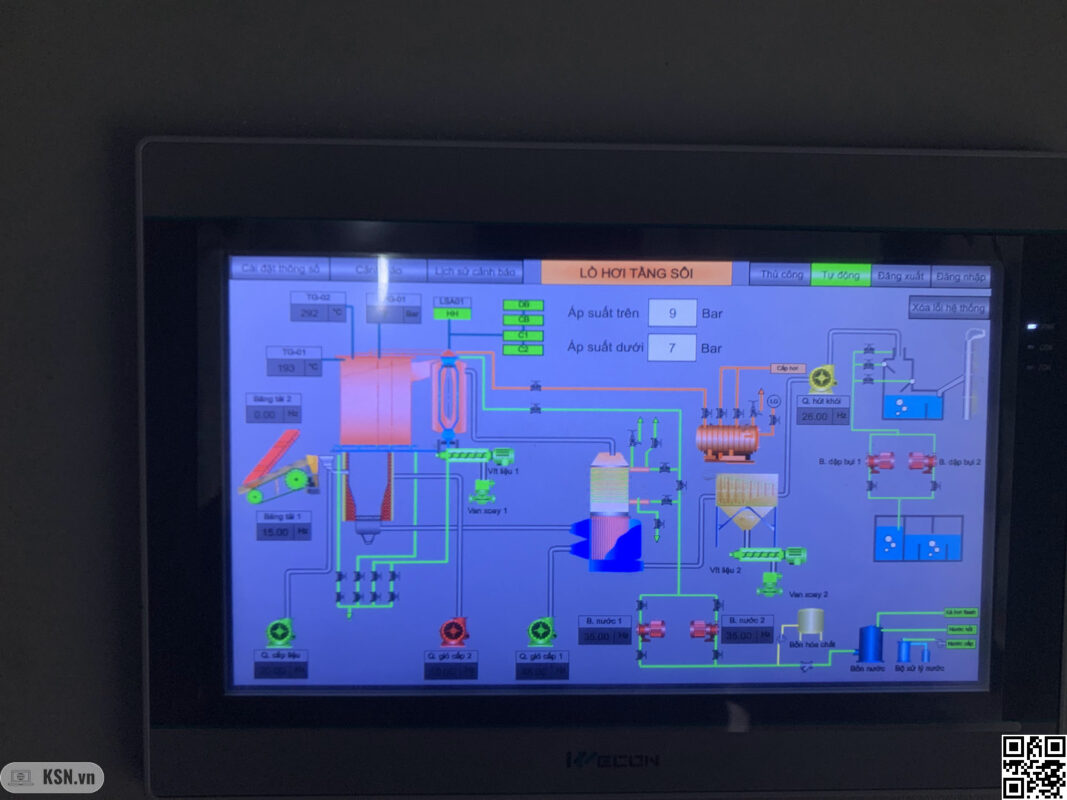

Ví dụ trong lò hơi:

• Áp suất bao hơi (bar)
• Nhiệt độ khói thải (°C)
• O₂ dư (%)
• Mức nước bao

➡ Khi hiển thị dưới dạng:

• Biểu đồ xu hướng (trend)
• Màu cảnh báo
• Dashboard tổng thể

→ Người vận hành nhận diện nhanh trạng thái:

Trạng thái	Nhận diện
Bình thường	Màu xanh
Cảnh báo	Màu vàng
Nguy hiểm	Màu đỏ

---

(2) Phát hiện sớm lệch chuẩn

Ví dụ:

• O₂ tăng → dư gió → thất thoát nhiệt
• Nhiệt độ khói tăng → fouling, bám bẩn
• Áp giảm đột ngột → rò rỉ hoặc quá tải

➡ HMI hiển thị trend → dễ phân tích xu hướng → xử lý sớm

(3) Chuẩn hóa vận hành

• Các màn hình được thiết kế theo SOP
• Loại bỏ thao tác sai
• Cho phép đào tạo nhanh nhân sự mới

4. Vai trò của quản lý dữ liệu thời gian thực

4.1 Dữ liệu cần thu thập

Trong hệ thống lò hơi:

• Áp suất (bar)
• Nhiệt độ (°C)
• Lưu lượng hơi (t/h)
• Lưu lượng nhiên liệu (kg/h)
• Công suất quạt (kW)
• Mức nước (%)

4.2 Giá trị của dữ liệu thời gian thực

(1) Ra quyết định chính xác

• Điều chỉnh gió – nhiên liệu (Air/Fuel ratio)
• Tối ưu hóa hiệu suất cháy
• Tránh vận hành dư tải hoặc thiếu tải

(2) Tính toán hiệu suất

Áp dụng:

• Cân bằng năng lượng
• Suất tiêu hao nhiên liệu (kg/tấn hơi)

➡ Nếu không có dữ liệu real-time → không thể đánh giá hiệu suất chính xác

(3) Truy vết sự cố (RCA)

Dữ liệu lịch sử giúp:

• Xác định thời điểm sự cố
• Phân tích nguyên nhân gốc (Root Cause Analysis)
• So sánh trước – sau

(4) Bảo trì dự đoán (Predictive Maintenance)

Ví dụ:

• Dòng motor tăng → vòng bi mòn
• Áp suất quạt giảm → cánh bám bụi
• Nhiệt độ tăng bất thường → tắc nghẽn

➡ Hệ thống cảnh báo sớm → giảm dừng máy đột ngột

5. Kiến trúc hệ thống PLC–HMI tiêu chuẩn

5.1 Cấu trúc cơ bản

Sensor → PLC → HMI → SCADA (optional) → Database

5.2 Thành phần chính

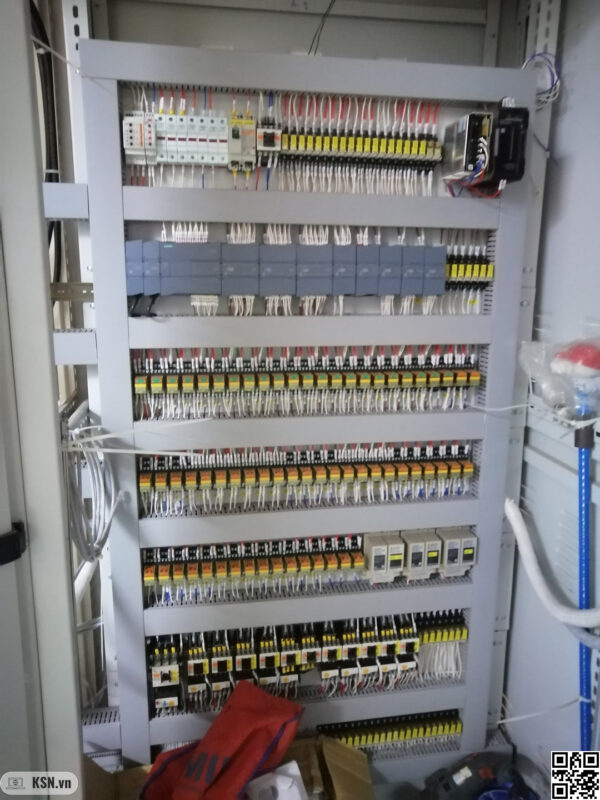

• PLC (Siemens, Mitsubishi, Allen-Bradley…)

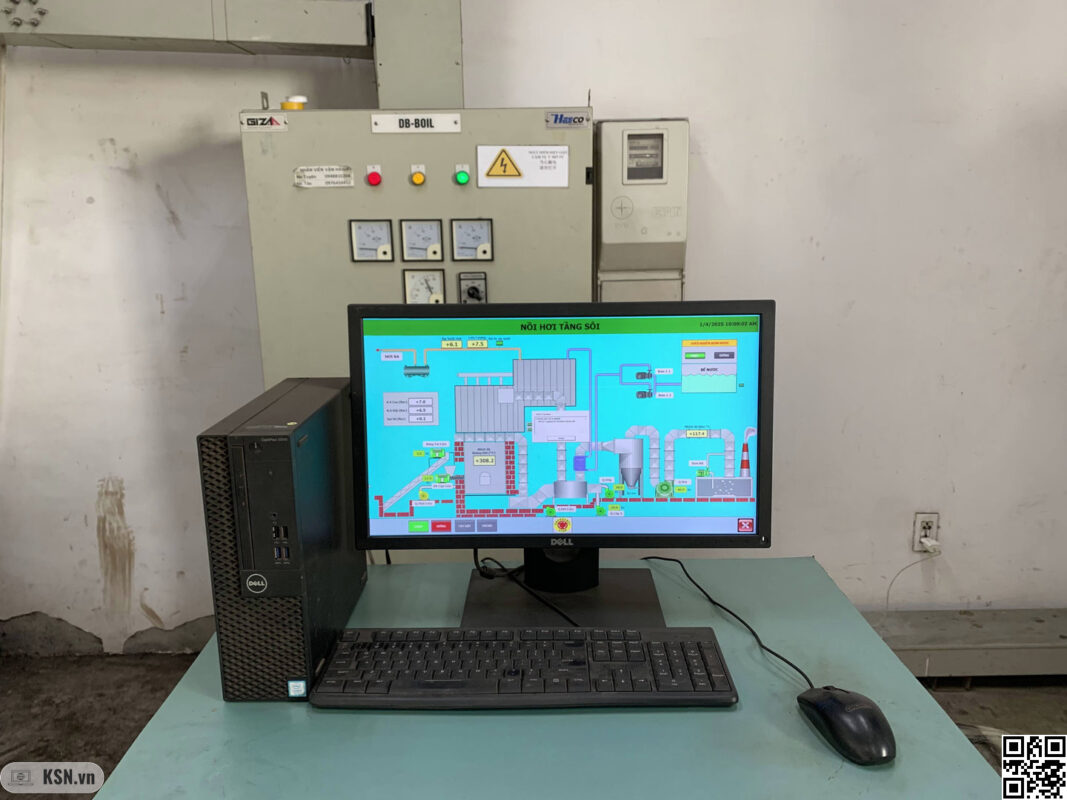

• HMI Panel hoặc SCADA
• Thiết bị truyền thông (Modbus, Profibus, Ethernet/IP)
• Server lưu trữ dữ liệu

6. Rủi ro nếu thiết kế không đúng

6.1 Rủi ro vận hành

• Hiển thị sai → thao tác sai
• Không cảnh báo → tai nạn hệ thống

6.2 Rủi ro dữ liệu

• Dữ liệu thiếu → không phân tích được
• Không đồng bộ → sai lệch báo cáo

6.3 Rủi ro an toàn

• Mất kiểm soát áp suất/nhiệt độ
• Không kích hoạt interlock kịp thời

7. Đề xuất triển khai (Technical Recommendation)

7.1 Nguyên tắc thiết kế HMI

• Màn hình đơn giản, rõ ràng
• Tập trung vào thông số quan trọng
• Áp dụng màu tiêu chuẩn công nghiệp
• Có trend và logging

7.2 Yêu cầu dữ liệu

• Tần suất lấy mẫu phù hợp (1–5s)
• Lưu trữ tối thiểu 6–12 tháng
• Chuẩn hóa đơn vị (bar, °C, t/h)

7.3 Tích hợp nâng cao

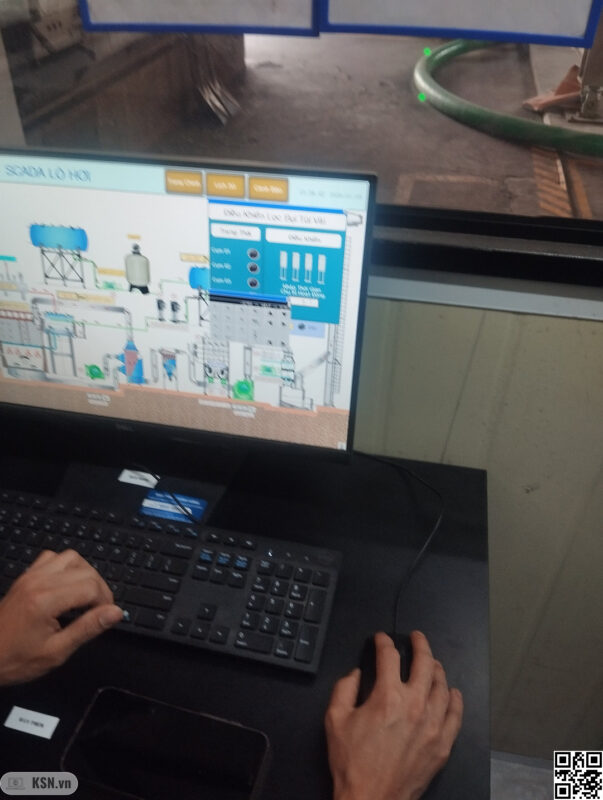

• SCADA / IoT Dashboard
• Kết nối ERP/CMMS
• Phân tích KPI vận hành

8. Kết luận

Hệ thống PLC–HMI không chỉ là công cụ điều khiển, mà là nền tảng quản trị vận hành.

Trực quan hóa thông số kỹ thuật giúp:

• Nhìn thấy hệ thống một cách tổng thể
• Phát hiện bất thường nhanh
• Giảm phụ thuộc vào con người

Dữ liệu thời gian thực giúp:

• Tối ưu hiệu suất
• Phân tích sự cố chính xác
• Triển khai bảo trì dự đoán

👉 Trong các hệ thống lò hơi và công nghiệp nặng, việc đầu tư đúng vào PLC–HMI sẽ trực tiếp quyết định:

• An toàn vận hành
• Độ tin cậy thiết bị
• Hiệu quả năng lượng
• Chi phí vận hành dài hạn
